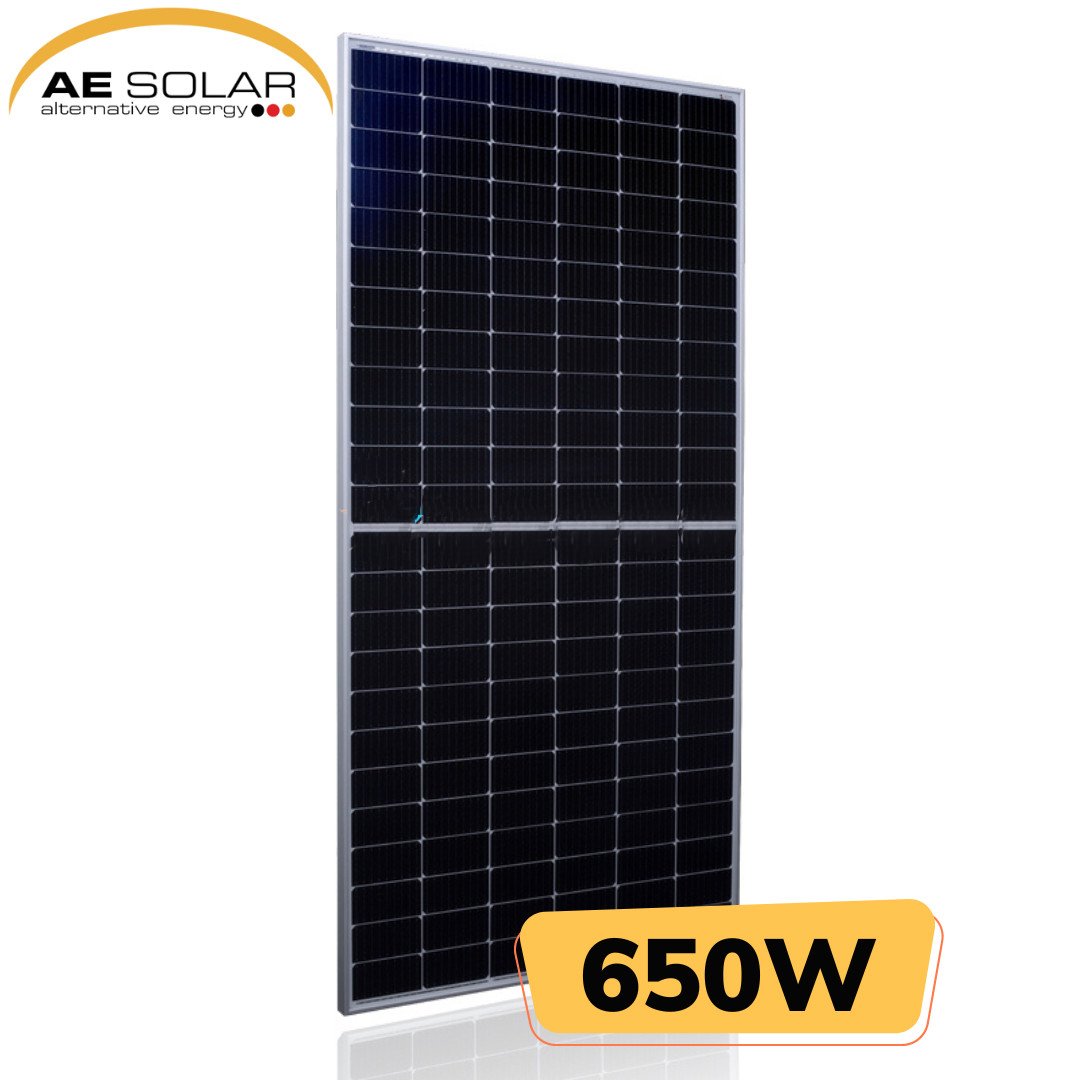

Model: AE650ME-132
Hướng dẫn lắp đặt Pin mặt trời AE Solar
Sử dụng công nghệ half cell cut mới nhất, mang đến hiệu suất cao hơn đặc biệt khi trời âm u hoặc tấm pin bị che bóng. Đặc điểm của công nghệ Half cell cut là chia đôi các cell lớn thành đôi và được nối lại với nhau thành 1 tấm pin hoàn chỉnh. Trên tấm pin 650W của AE chúng ta có 132 cells và áp dụng công nghệ mới này giúp cho tấm pin trở nên gọn hơn và hoạt động mát hơn.
Khi bị bóng râm che, khả năng làm việc của các cell pin chỉ bị giảm một nửa do đó vẫn đáp ứng được nhu cầu sử dụng mà không gây tổn hại quá nhiều đến hệ thống cũng như tuổi thọ của pin.
Khoảng nhiệt độ làm việc rộng từ -40 – 85°C với khả năng chịu được nhiệt độ cao giúp cho các cell pin làm việc ổn định và tuổi thọ cao hơn tránh được các rủi ro cháy cell pin.
Tích hợp công nghệ Diode Bypass nâng cao hiệu suất cho tấm pin tại vị trí giao giữa nắng và bóng râm trên tấm pin. Tăng cường với công nghệ độc quyền PERC của AE giúp cho tấm pin hoạt động mạnh mẽ hơn.
Trang bị kính cường lực dày 3.2mm bảo vệ các va đập và trầy xước. Độ trong suốt cao giúp tấm pin vẫn đảm bảo khả năng chuyển đổi quang năng. Độ bền bỉ của tấm pin cũng được gia cố bởi khung nhôm 30 mm.
Tấm pin AE 650W được sử dụng công nghệ Gallium – doped mono c-Si PERC cho hiệu suất cao hoạt động bền bỉ trong vòng 30 năm. Bên cạnh đó, AE Solar cũng đảm bảo bảo hành trong vòng 1 năm khi có bất kỳ lỗi nào đến từ nhà sản xuất.
Công nghệ chống hàng giả với việc tích hợp NFC giúp khách hàng có thể yên tâm khi mua hàng. AE Solar cũng là một trong ít hãng tiên phong khi trang bị công nghệ này trên tấm pin 650W của mình.
| Tấm pin AE Solar | AE650ME-132 |
| Công suất đỉnh Watt- Pmax (W) | 650Wp |
| Điện áp tối đa – Vmpp (V) | 37.40V |
| Công suất tối đa hiện tại- Impp (A) | 17.38A |
| Điện áp mạch mở- Voc (V) | 45.5V |
| Dòng ngắn mạch- Isc (A) | 18.32A |
| Hiệu suất mô-đun (%) | 20.95% |
| Dung sai đầu ra công suất (W) | 0 ~ +5 |
| STC | Chiếu xạ 1000W / m2, Nhiệt độ tế bào 25oC, Khối lượng không khí AM1.5 |
| Nhiệt độ hoạt động | -40 ~ + 85 ℃ |
| Điện áp hệ thống tối đa | 1000/1500VDC (IEC) |
| Xếp hạng cầu chì Max Series | 30A |
| Hệ số nhiệt độ của Pmax | -0,35% / ℃ |
| Hệ số nhiệt độ của Voc | -0,28% / ℃ |
| Hệ số nhiệt độ của Isc | 0,048% / ℃ |
| Bảo hành kỹ thuật | 12 năm |
| Model | AE650ME-132 |
| Loại ô: | Gallium-doped Mono-crystalline |
| Số cell: | 132 cells |
| Kích thước: | 2383 * 1302 * 30 mm |
| Cân nặng: | 33.5 kg |
| Kính trước: | Độ dày 3.2mm, kính cường lực sắt thấp. |
| Hộp đựng mối nối hai mạch điện: | Xếp hạng IP68 |
| Khung: | Bạc hợp kim nhôm Anodized |
| Kết nối: | MC4 tương thích, TUV 1×4.0mm2 |
| Cáp: | 4.0mm² / 12AWG, 350 mm |
| Điều kiện kiểm tra tiêu chuẩn: | AM1,5 100MW / cm 25 ° C |
– Số lượng cell khủng lên đến 132 cell công nghệ mono half cell cut nâng cao hiệu suất chuyển đổi
– Kích thước cell nhỏ chỉ 210mm
– Bền bỉ chịu được các điều kiện thời tiết khắc nghiệt, khoảng nhiệt độ làm việc rộng bảo vệ các cell pin
– Chống ăn mòn do muối, cát, NH3 nhờ khung nhôm cao cấp
– Hộp kết nối được trang bị chống nước IP68 an toàn khi làm việc dưới điều kiện mưa gió
– Bảo vệ an toàn tuyệt đối bề mặt tấm pin nhờ lớp kính cường lực độ truyền dẫn cao
– Hiệu suất cao, bền bỉ trong 30 năm. Tấm pin AE 650W đạt được nhiều tiêu chuẩn cao từ châu Âu (CE, TUV, ISO 14001, SGS IEC 61215, 61730).
