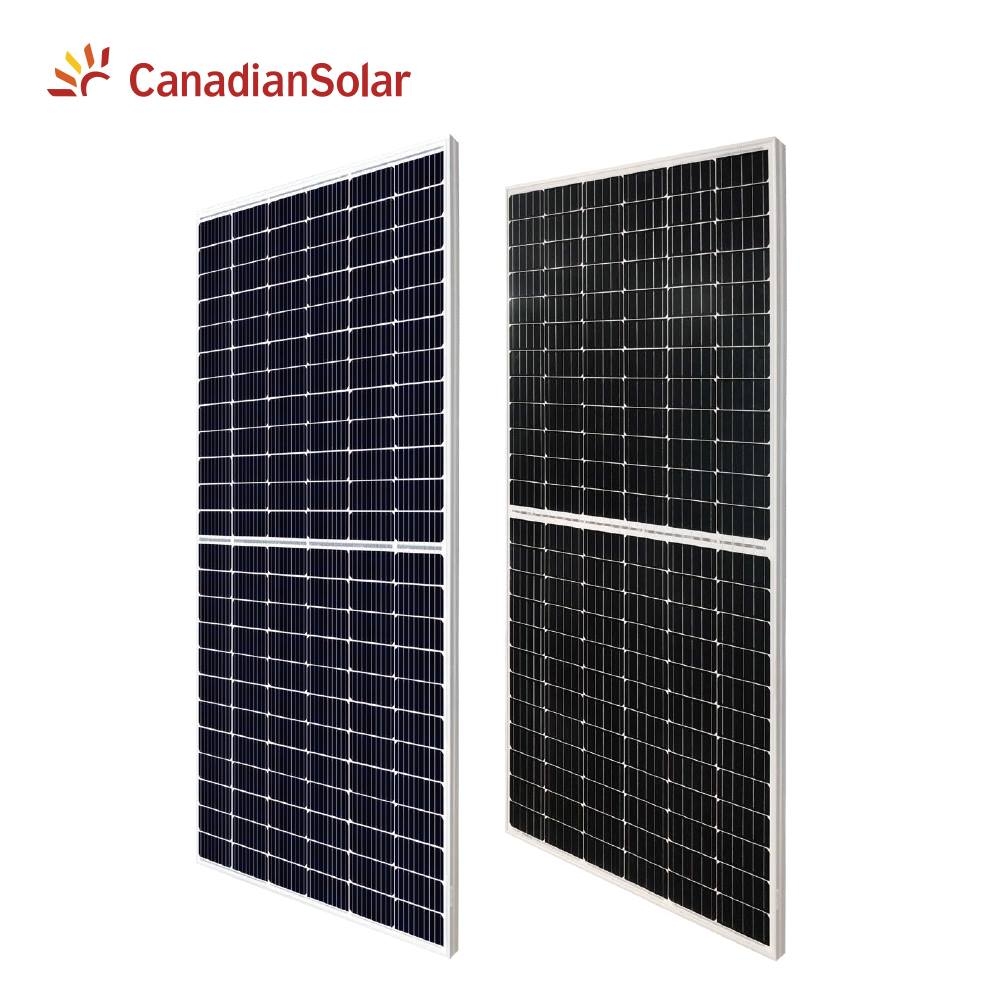

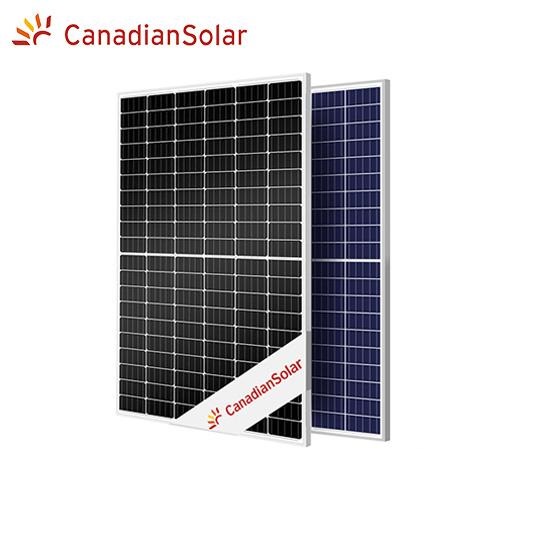

Model: Hiku7 CS7N-670MS
Công suất: 670w
Loại cell: Mono-crystalline
Hiệu suất: 21.6%
Kích thước: 2384 x 1303 x 35 mm
Datasheet Canadian Solar 670w Hiku7 CS7N-670MS
Hướng dẫn lắp đặt tấm pin mặt trời Canadian Solar
| Mô tả | Thông số Hiku7 CS7N-670MS |
| Thông số điều kiện chuẩn | |
| Công suất cực đại (Pmax) | 670 W |
| Điện áp tại điểm công suất đỉnh (Vmp) | 38.7 V |
| Dòng điện tại công suất đỉnh (Imp) | 17.32 A |
| Điện áp hở mạch (Voc) | 45.8 V |
| Dòng điện ngắn mạch (Isc) | 18.51 A |
| Hiệu suất quang năng mô-dun | 21.6 % |
| Ngưỡng nhiệt độ vận hành | -40°C~+85°C |
| Ngưỡng điện áp cực đại | 1500V (IEC/UL) or 1000V (IEC/UL) |
| Tiêu chuẩn chống cháy | Lọai 1 (UL 61730 1500V) hoặc Lọai 2 (UL 61730 1000V) hoặc Hạng C (IEC 61730) |
| Dòng cực đại cầu chì | 30 A |
| Phân loại | Hạng A |
| Dung sai công suất | 0 ~ +10 W |
| *Trong điều kiện tiêu chuẩn, bức xạ mặt trời là 1000 W/m² , tỷ trọng khí quyển là 1.5 AM, nhiệt độ tế bào quang điện là 25⁰C | |
| Thông số điều kiện thường tấm pin canadian 670w | |
| Công suất cực đại (Pmax) | 502 W |
| Điện áp tại điểm công suất đỉnh (Vmp) | 36.3 V |
| Dòng điện tại công suất đỉnh (Imp) | 13.85 A |
| Điện áp mạch hở (Voc) | 43.3 V |
| Dòng điện ngắn mạch (Isc) | 14.96 A |
| *Trong điều kiện tiêu chuẩn, bức xạ mặt trời là 800 W/m², áp suất khí quyển 1.5 AM, nhiệt độ môi trường là 20°C, tốc độ gió là 1 m/s. | |
Thông số chung Pin Canadian Solar 670w |
|
| Loại tế bào quang điện | Mono-crystalline |
| Số lượng cell | 132 [2 X (11 X 6)] |
| Kích thước | 2384 x 1303 x 35 mm (93.9 x 51.3 x 1.38 in) |
| Cân nặng | 33.9 kg (74.7 Ibs) |
| Kính mặt trước | Kính cường lực 3.2 mm |
| Chất liệu khung | Nhôm anode hóa |
| Hộp đấu dây | IP68, 3 đi-ốt bypass |
| Cáp điện | 4 mm² (IEC), 12 AWG (UL) |
| Chiều dài dây (kể cả đấu nối) | 410mm (16.1 in) (+) / 290 mm (11.4 in) (-) (cung cấp thêm cáp jumper: 2 dây / Pallet) hoặc chiều dài tùy chỉnh |
| Jack kết nối | T4 series or MC4-EVO2 |
| Quy cách đóng gói | 31 tấm / pallet |
| Số tấm trong container 40’ | 558 tấm |
| Bảo hành vật lý | 12 năm |
| Bảo hành hiệu suất | 25 năm |
Tấm wafer 210 mm + 132 cell kép + công nghệ PERC
Công suất Module lên tới 670 W.
Hiệu suất năng lượng cao hơn 0,4% trong vòng đời module
Giảm 5,7% chi phí BOS và LCOE thấp hơn 3,5%.
Tương thích với các bộ biến tần dân dụng và công nghiệp trên thị trường
Công nghệ giảm thiểu LID/LeTID toàn diện, giảm độ suy giảm tới 50%
Hiệu suất Hot Spot xuất sắc
Khả năng chịu bóng tốt hơn
Khung nhôm chắc chắn
Kính cường lực bền
Hãy yên tâm lựa chọn tấm pin mặt trời Canadian 670w cho dự án công nghiệp của bạn.
Trên đây là 3 đặc điểm nổi bật nhất của tấm pin năng lượng mặt trời Canadian 670w này. Ngoài ra tấm pin Canadian 670w vẫn mang các đặc tính nổi bật của thương hiệu Canadian Solar
Công nghệ HALF – CUT CELLS sẽ cắt đôi các cell pin. Lượng cell pin sẽ hoạt động một cách độc lập và có số lượng tăng lên gấp đôi (từ 72 cell pin lên thành 144 cell pin). Từ đó pin sẽ mát hơn khi làm việc, tăng hiệu quả chuyển đổi cho quang năng hơn, đồng thời tuổi thọ của pin cũng tăng cao.
Công nghệ MULTI BUSBARS chính là đường dẫn vô cùng hoàn hảo để các electron từ cell pin ra mạch ngoài tạo thành dòng điện. Khi lắp đặt hệ thống điện nhân viên lắp đặt sẽ sử dụng nhiều dây kim loại mảnh để dẫn dòng điện, giúp dòng điện ít tiêu hao và ổn định hơn.
Đây là tấm pin năng lượng mặt trời công suất lớn, dòng điện hoạt động lên đến 17.34A nên không thể sử dụng cho các Inverter dân dụng công suất nhỏ 5kW, 10kW, 20kW. Mà chỉ được sử dụng cho các hệ thống Điện mặt trời công suất lớn từ 50kW trở lên. Được Lắp điện mặt trời nhà xưởng, hệ thống công nghiệp, nhà máy, solar farm với công suất lớn.
Lưu ý tìm hiểu rõ về thông số của Inverter để thiết kế, lựa chọn tấm pin và Inverter cho tương thích.
