430W | SMF430J-12X12UW

430W | SMF430J-12X12UW

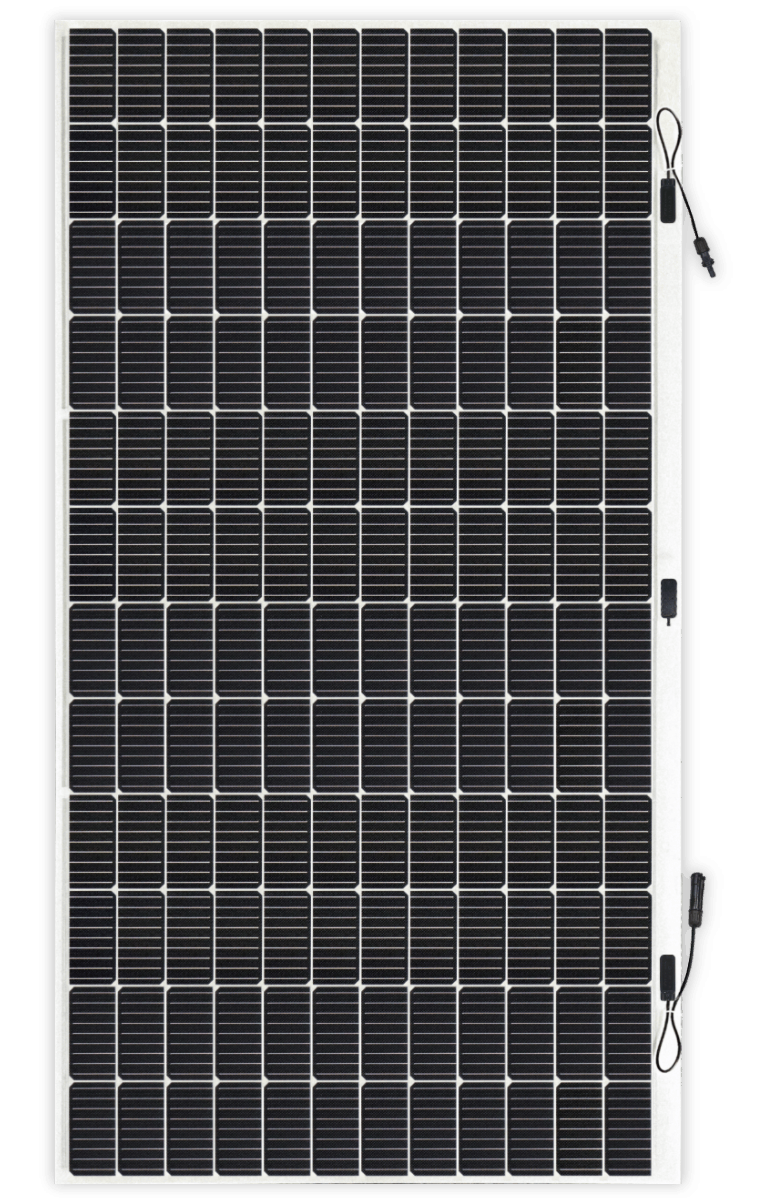

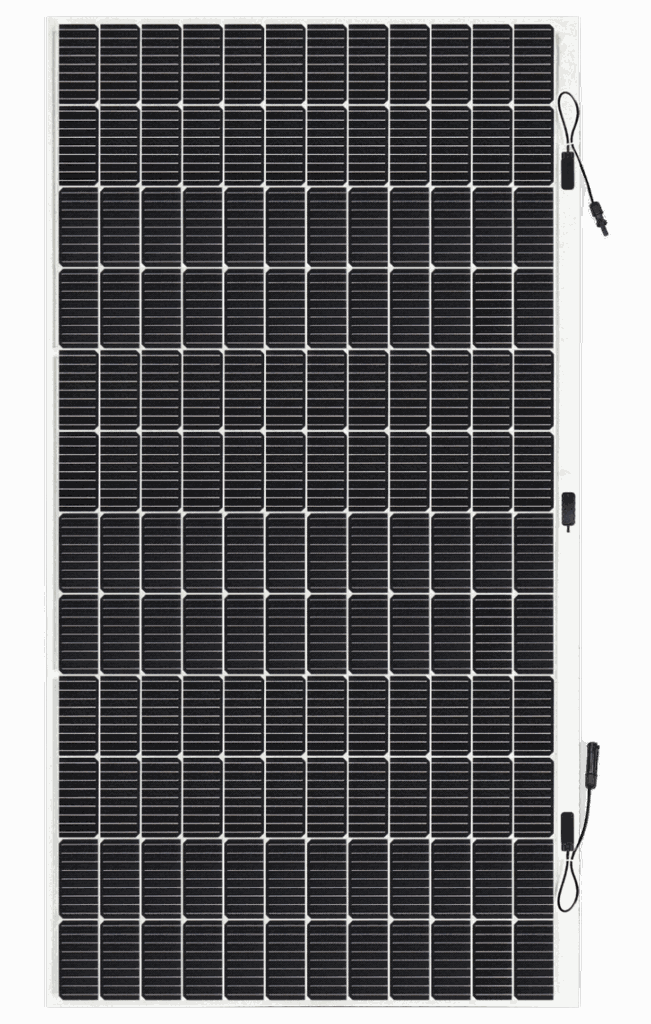

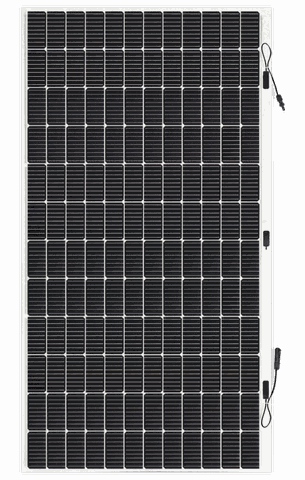

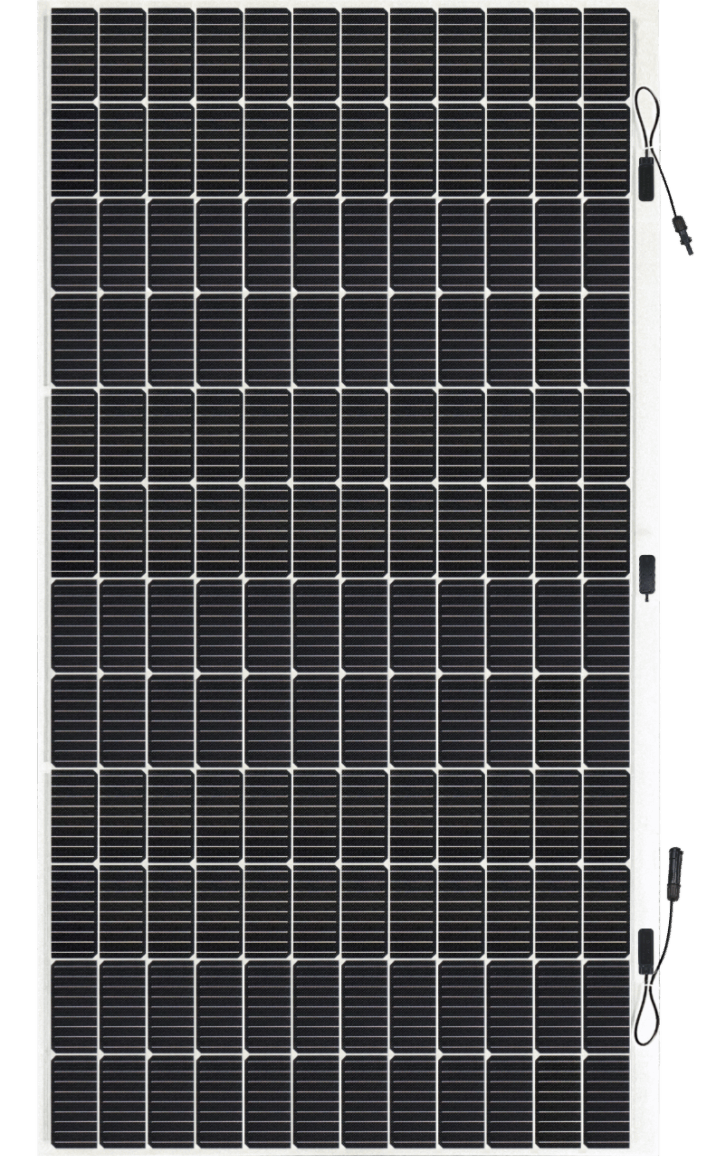

430 Watt  Mô-đun đơn tinh thể 144 tế bào bán dẫn

• Siêu nhẹ:  Ultra-light: Mô-đun không thủy tinh nặng 6.3 kg, nhẹ hơn 70% so với các mô-đun thủy tinh thông thường.

• Lắp đặt dễ dàng: Lắp đặt nhanh Thông qua lắp đặt "Quick-Bonding", eArc không cần khoan lỗ, giảm thời gian trên mái và tiết kiệm chi phí lắp đặt.

• Phạm vi ứng dụng rộng rãi: Hỗ trợ tất cả các phương pháp lắp đặt bao gồm gắn keo mái nhà hoặc gắn cơ học có thể tháo rời. Cung cấp nhiều lựa chọn hơn cho khách hàng.

• An toàn: Safety: Tích hợp với bề mặt lắp đặt dưới đây, đảm bảo hiệu suất chống thấm nước và an toàn của mái nhà.

• Độ bền: Durable: eArc là mô-đun không thủy tinh đầu tiên vượt qua các bài kiểm tra độ bền giống như các mô-đun thủy tinh thông thường, bao gồm IEC 61215:2016, IEC 61730:2016 và UL 61730 (Mỹ). eArc cũng đã vượt qua các bài kiểm tra PID và kiểm tra mức độ sương muối cấp 8.

• Thẩm mỹ: Thẩm mỹ Tận dụng eArc tính năng dễ tùy chỉnh đáp ứng yêu cầu thẩm mỹ của các ứng dụng khác nhau

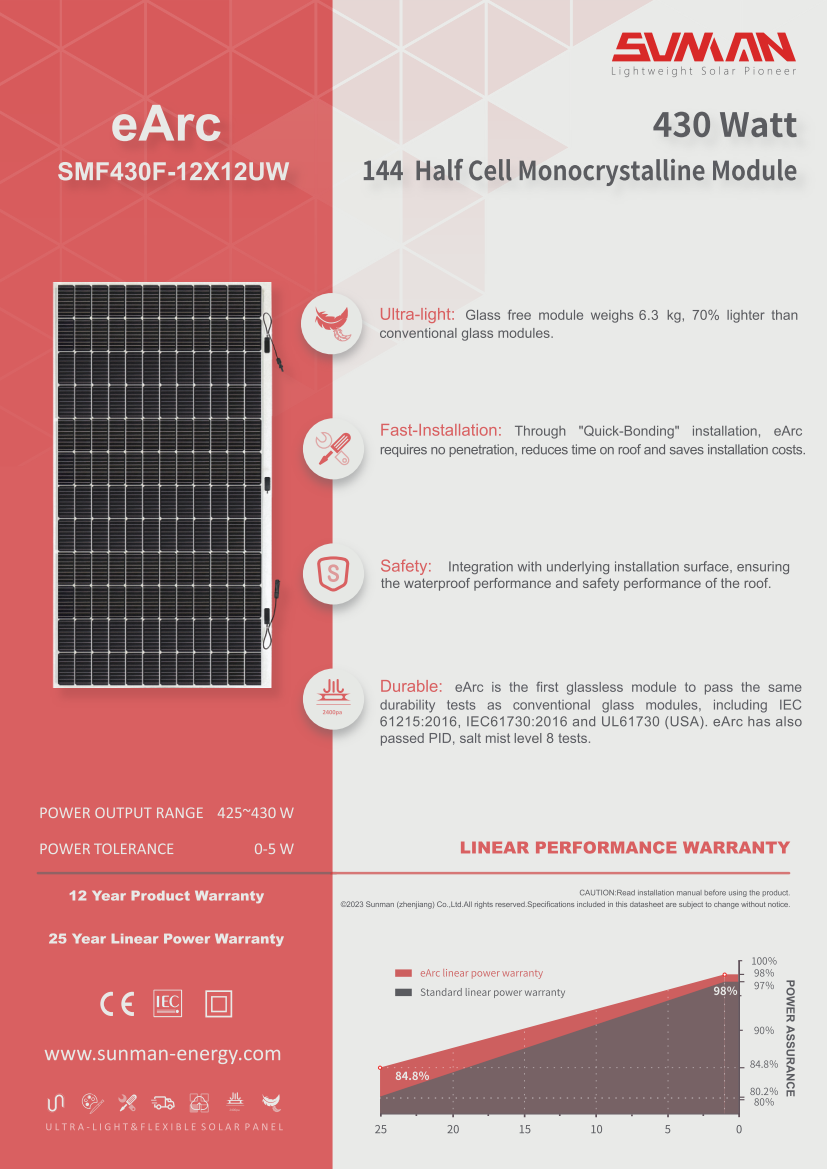

BẢO HÀNH HIỆU SUẤT TUYẾN TÍNH

12 năm bảo hành sản phẩm 25 năm bảo hành công suất tuyến tính

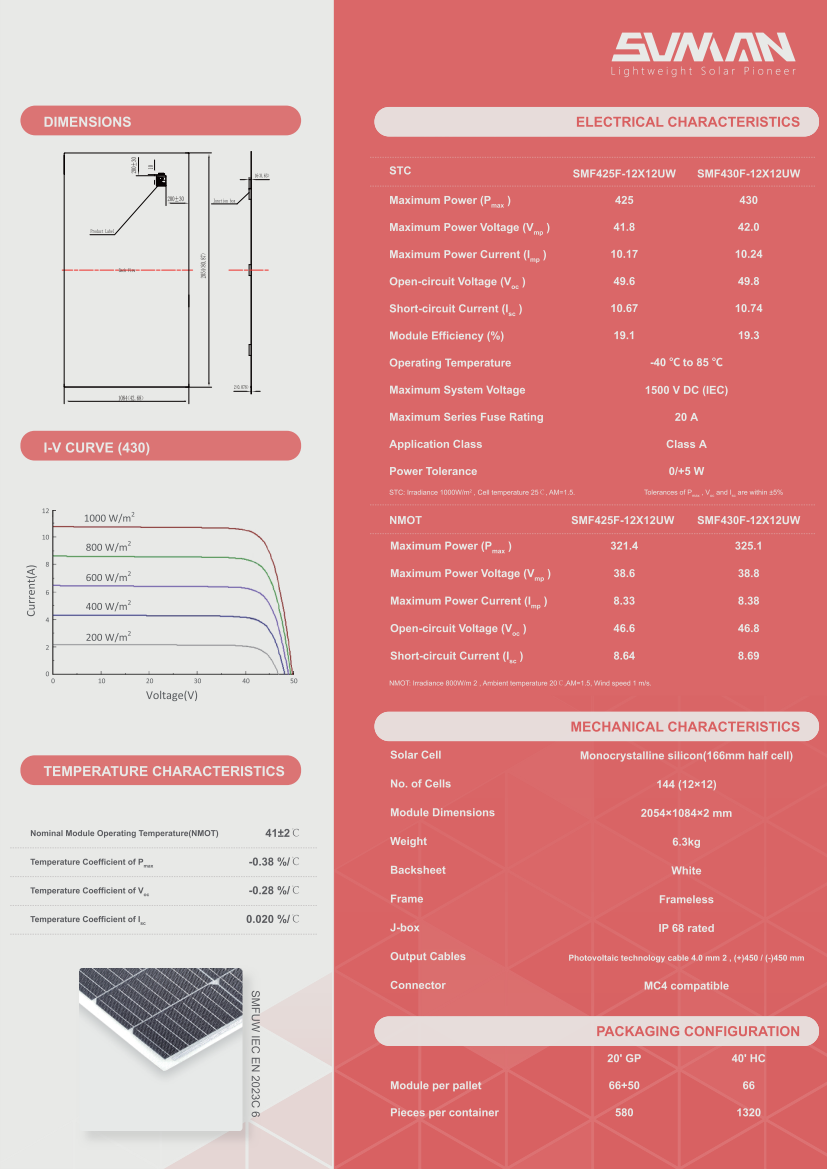

Đặc tính điện-ELECTRICAL CHARACTERISTICS

STC: Bức xạ 1000W/m², Nhiệt độ tế bào 25°C, AM=1.5.

Các sai số của P_max, V_oc và I_sc nằm trong khoảng ±5%.

NMOT: Bức xạ 800W/m², Nhiệt độ môi trường 20°C, AM=1.5, Tốc độ gió 1 m/s.

Đặc tính cơ học

• Tế bào quang điện: Silicon tinh thể đơn (tế bào bán dẫn 166mm)
• Số lượng tế bào:144 (12><12)
• Kích thước mô-đun: 2054X1084><2 mm
• Trọng lượng: 6.3kg
• Tấm lưng: Trắng
• Khung:  Không khung sườn
• Hộp nối: Đạt chuẩn IP 68
• Cáp đầu ra: Cáp PV 4.0 mm², (+)450 / (-)450 mm
• Đầu nối: Tương thích với MC4

Đặc tính nhiệt độ

• Nhiệt độ hoạt động danh định của mô-đun (NMOT): 41±2°C
• Hệ số nhiệt độ của Pmax: -0.34 %/°C
• Hệ số nhiệt độ của Voc: -0.26 %/°C
• Hệ số nhiệt độ của Isc: 0.033 %/°C

Đặc tính nhiệt độ

• Nhiệt độ hoạt động danh định của mô-đun (NMOT): 41±2°C
• Hệ số nhiệt độ của Pmax: -0.34 %/°C
• Hệ số nhiệt độ của Voc: -0.26 %/°C
• Hệ số nhiệt độ của Isc: 0.033 %/°C

Thông số kỹ thuật tấm pin

430W | SMF430J-12X12UW
Ultra-light Weighs only 2.8kg/㎡ 70% lighter than glass modules		Aesthetic Seamlessly attached to all types of roof frameless design and won't compromise the aesthetic appeal
Fast-Installation Through "Quick-Bonding" installation eArc requires no penetration, reduces time on roof, and saves installation costs		Safety Non penetrating integration with the underlying installation surface ensures the waterproof and safety performance of the roof

Không thể lắp đặt mô-đun kính trên mái nhà của bạn?

Một số lượng lớn các mái nhà không thể lắp đặt mô-đun kính thông thường do giới hạn tải trọng và các hạn chế về cấu trúc khác. Các mô-đun eArc của Sunman có thể giải quyết và khắc phục những vấn đề này.

Khả năng tải thấp

Không thâm nhập

Khó cài đặt

eArc TECHNOLOGY

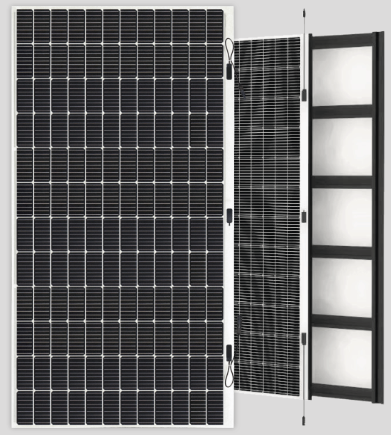

eArc - Công nghệ siêu nhẹ, không kính

eArc là mô-đun năng lượng mặt trời không kính đầu tiên trên thế giới. Là một cải tiến kết hợp pin mặt trời silicon tinh thể đã được chứng minh với vật liệu composite được cấp bằng sáng chế của Sunman, eArc có cùng độ bền và độ chắc chắn của các mô-đun thủy tinh thông thường. Tuy nhiên, không giống như kính: eArc giống như một tấm pin mặt trời linh hoạt", nhẹ hơn 70% và mỏng hơn tới 95%. eArc yêu cầu thiết bị xuyên thấu hoặc lắp đặt bằng 0 trong quá trình lắp đặt, cắt giảm 40% thời gian tại chỗ. eArc dễ vận chuyển hơn với số lượng lớn - tăng thêm tới 60% kW trên mỗi pallet cho nhiều ứng dụng mô-đun kính không thể phục vụ.

Làm được nhiều hơn với ít hơn - Ứng dụng eArc

Sunman coi eArc là công nghệ hỗ trợ cốt lõi sẽ mở rộng thị trường và triển khai năng lượng mặt trời. Hiện tại, eArc giải quyết một số thị trường mà mô-đun kính chưa đáp ứng được, bao gồm mái C&L nhẹ, mái màng chống thấm, quang điện tích hợp trên xe và năng lượng không nối lưới. Hơn nữa, eArc đang mở đường cho những cải tiến mới, tạo đà cho các ứng dụng xuyên thị trường như vật liệu xây dựng và robot.
