eArc SMF310M-5X12DW

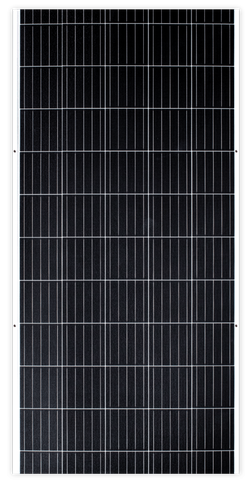

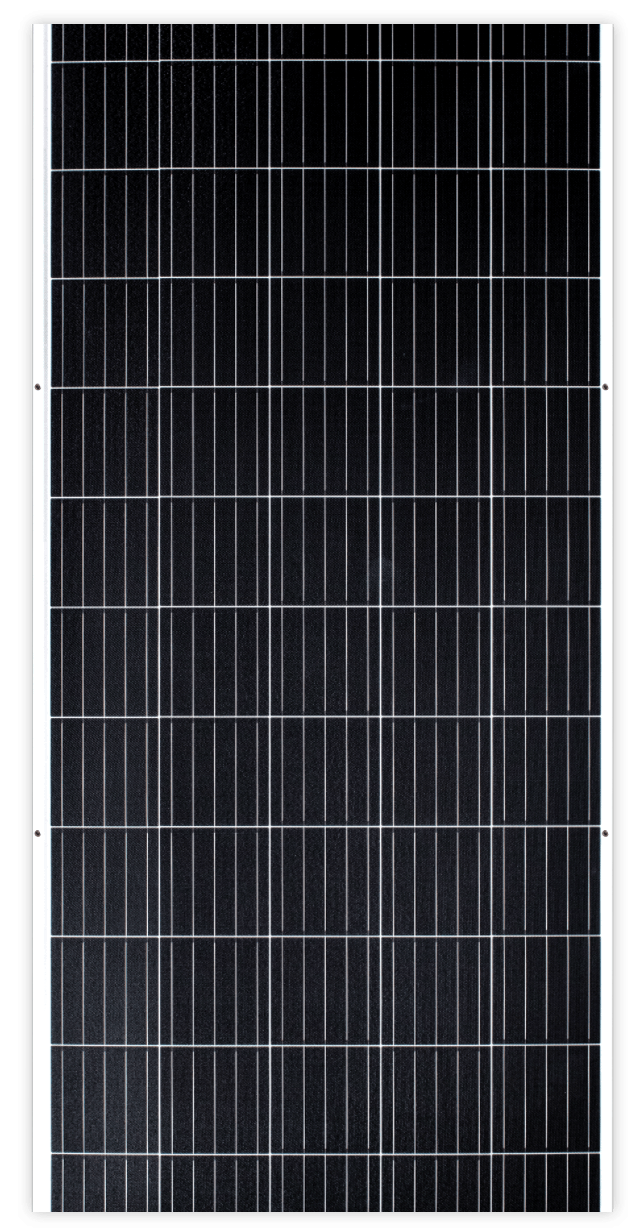

200 Watt Mô-đun đơn tinh thể 60 tế bào bán dẫn
Siêu nhẹ: Ultra-light: Mô-đun không kính nặng 5.0 kg, nhẹ hơn 70% so với các mô-đun kính thông thường.
Lắp đặt dễ dàng: Lắp đặt nhanh Thông qua lắp đặt "Quick-Bonding", eArc không cần khoan lỗ, giảm thời gian trên mái và tiết kiệm chi phí lắp đặt.
Phạm vi ứng dụng rộng rãi: Hỗ trợ tất cả các phương pháp lắp đặt bao gồm gắn keo mái nhà hoặc gắn cơ học có thể tháo rời. Cung cấp nhiều lựa chọn hơn cho khách hàng.
An toàn: Tích hợp với bề mặt lắp đặt bên dưới, đảm bảo khả năng chống thấm nước và hiệu suất an toàn của mái.
Độ bền: eArc là mô-đun không kính đầu tiên vượt qua các bài kiểm tra độ bền tương tự như các mô-đun kính thông thường, bao gồm IEC 61215:2016, IEC 61730:2016 và UL 61730 (Mỹ). eArc cũng đã vượt qua các bài kiểm tra PID, sương mặn và ăn mòn bởi ammonia.
Thẩm mỹ: Tích hợp hoàn hảo với bề mặt lắp đặt bên dưới.
BẢO HÀNH HIỆU SUẤT TUYẾN TÍNH
5 năm bảo hành sản phẩm

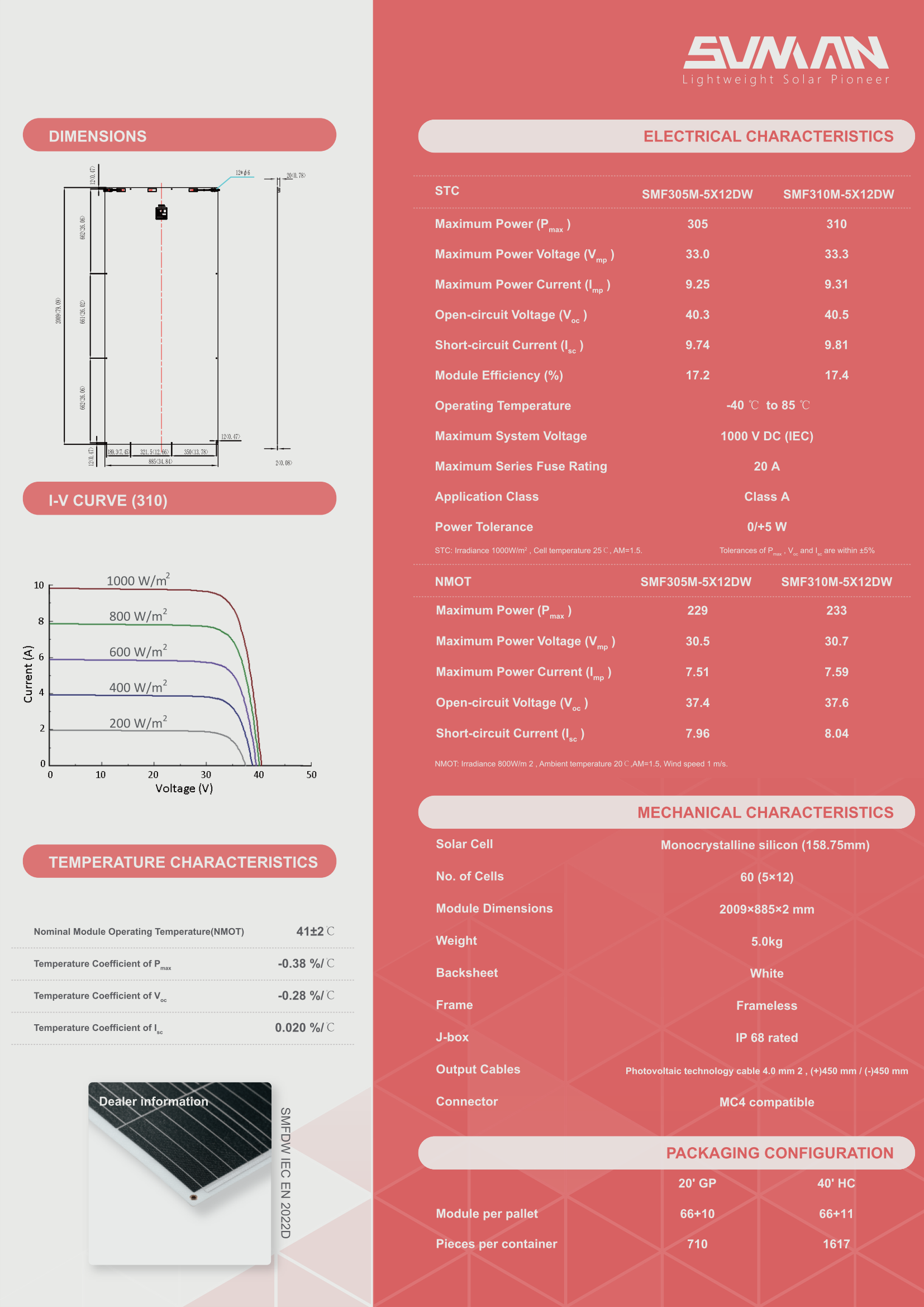

Đặc tính điện-ELECTRICAL CHARACTERISTICS
| STC | SMF305M-5X12DW | SMF310M-5X12DW |
| Công suất tối đa (Pmax) | 305 | 310 |
| Điện áp công suất tối đa (Vmp) | 33.0 | 33.3 |
| Dòng công suất tối đa (Imp) | 9.25 | 9.31 |
| Điện áp mạch hở (Voc) | 40.3 | 40.5 |
| Dòng ngắn mạch (Isc) | 9.74 | 9.81 |
| Hiệu suất mô-đun (%) | 17.2 | 17.4 |
| Nhiệt độ hoạt động | -40 °C to 85 °C | |
| Điện áp hệ thống tối đa | 1000 V DC (IEC) | |
| Dòng cầu chì tối đa | 20 A | |
| Lớp ứng dụng | Lớp A | |
| Sai số công suất | 0/+5W | |
STC: Bức xạ 1000W/m², Nhiệt độ tế bào 25°C, AM=1.5.
Các sai số của Pmax, Voc và Isc nằm trong khoảng ±5%.
| NMOT | SMF305M-5X12DW | SMF310M-5X12DW |
| Công suất tối đa (Pmax) | 229 | 233 |
| Điện áp công suất tối đa (Vmp) | 30.5 | 30.7 |
| Dòng công suất tối đa (Imp) | 7.51 | 7.59 |
| Điện áp mạch hở (Voc) | 37.4 | 37.6 |
| Dòng ngắn mạch (Isc) | 7.96 | 8.04 |
NMOT: Bức xạ 800W/m², Nhiệt độ môi trường 20°C, AM=1.5, Tốc độ gió 1 m/s.
Đặc tính cơ học
Đặc tính nhiệt độ
Thông số kỹ thuật tấm pin
|
Balcony Series SMF310M-5X12DW |
||
|
Ultra-light The glass free module weighs only 2.7 kg
|
 |
Worldwide certifications eArc is the first module of its kind to pass the same durability and safety tests as glass modules including IEC 61215:2016, IEC 61730:2016,UL 61730 (USA) |
|
Aesthetic Slick and seamless integration with underlying installation surface
|
||
Không thể lắp đặt mô-đun kính trên mái nhà của bạn?
Một số lượng lớn các mái nhà không thể lắp đặt mô-đun kính thông thường do giới hạn tải trọng và các hạn chế về cấu trúc khác. Các mô-đun eArc của Sunman có thể giải quyết và khắc phục những vấn đề này.
Khả năng tải thấp
Không thâm nhập
Khó cài đặt
eArc TECHNOLOGY
eArc - Công nghệ siêu nhẹ, không kính
eArc là mô-đun năng lượng mặt trời không kính đầu tiên trên thế giới. Là một cải tiến kết hợp pin mặt trời silicon tinh thể đã được chứng minh với vật liệu composite được cấp bằng sáng chế của Sunman, eArc có cùng độ bền và độ chắc chắn của các mô-đun thủy tinh thông thường. Tuy nhiên, không giống như kính: eArc giống như một tấm pin mặt trời linh hoạt", nhẹ hơn 70% và mỏng hơn tới 95%. eArc yêu cầu thiết bị xuyên thấu hoặc lắp đặt bằng 0 trong quá trình lắp đặt, cắt giảm 40% thời gian tại chỗ. eArc dễ vận chuyển hơn với số lượng lớn - tăng thêm tới 60% kW trên mỗi pallet cho nhiều ứng dụng mô-đun kính không thể phục vụ.
Làm được nhiều hơn với ít hơn - Ứng dụng eArc
Sunman coi eArc là công nghệ hỗ trợ cốt lõi sẽ mở rộng thị trường và triển khai năng lượng mặt trời. Hiện tại, eArc giải quyết một số thị trường mà mô-đun kính chưa đáp ứng được, bao gồm mái C&L nhẹ, mái màng chống thấm, quang điện tích hợp trên xe và năng lượng không nối lưới. Hơn nữa, eArc đang mở đường cho những cải tiến mới, tạo đà cho các ứng dụng xuyên thị trường như vật liệu xây dựng và robot.
