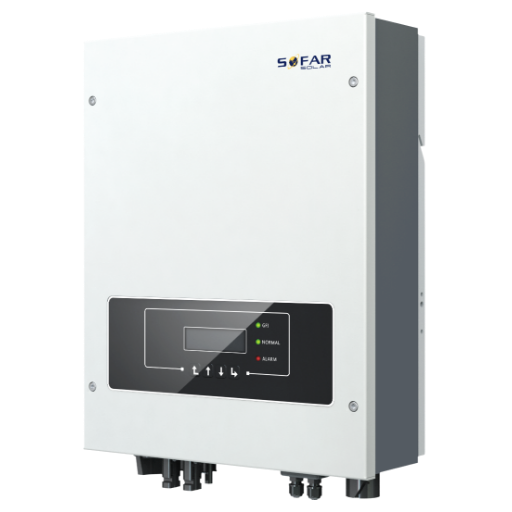

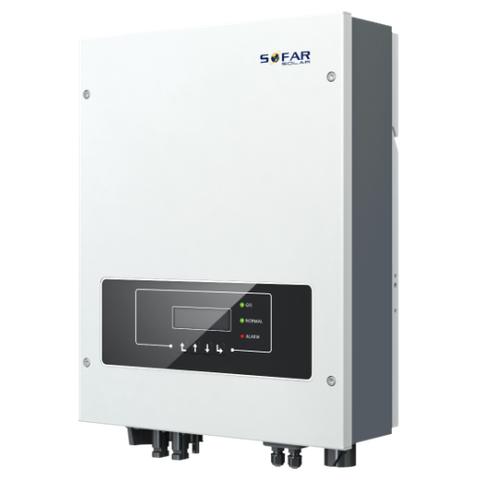

Biến tần Inverter Hybrid SOFAR 20kW 3 pha
Inverter Hybrid Sofar 20kW là biến tần hòa lưới có lưu trữ SOFAR SOLAR HYD 20KTL-3PH có công suất cao nhất hiện nay. Được lắp đặt cho các hộ gia đình hoặc doanh nghiệp, nhà xưởng cần sử dụng Điện liên tục. Với mong muốn tự chủ nguồn điện và tiết kiệm hóa đơn tiền điện hàng tháng. Biến tần Sofar Hybrid 20kW chất lượng cao.
Datasheet Biến tần SOFAR HYD 20KLT-3PH
Hướng dẫn lắp đặt Biến tần Hybrid Sofar 20kW
Inverter Hybrid 20kW Sofar solar
| Thông số | Inverter Hybrid 20kW |
| Thông số Battery | HYD 20KTL-3PH |
| Loại pin lưu trữ điện | Pin Lithium Li-ion |
| Điện áp của pin lưu trữ điện | 48V |
| Dãy điện áp của Battery | 400 – 800V |
| Dòng sạc / xả tối đa | 50A (25A/25A) |
| Dòng xả tối đa | 70A (35A/35A) |
| Công suất pin lưu trữ | 25Ah – 100Ah |
| Đầu vào DC | Inverter Hybrid 20kW |
| Công suất DC tối đa | 30000Wp |
| Điện áp DC Max | 1000 V |
| Điện áp khởi động | 200V |
| Số lượng MPPT độc lập | 2 |
| Điện áp đầu vào tối đa | 600V |
| Điện áp đầu vào định mức | 360V |
| Dải điện áp cung cấp | 180-960V |
| Dải điện áp MPPT | 220-850V |
| MPPT đầu vào tối đa | 30A |
Đầu ra AC |
Inverter Hybrid 20kW |
| Công suất định mức | 20000W |
| Công suất hiện tại tối đa | 22000VA |
| Cường độ đầu ra | 32A |
| Cường độ đầu ra tố đa | 58A |
| Tần số định mức | 50 / 60Hz |
| Hiệu suất | SOFAR Hybrid 20kW |
| Hiệu suất tối đa | 97.7% |
| Hiệu suất tiêu chuẩn châu Âu | 98.2% |
| Hiệu suất điều chỉnh MPPT | 97,8% |
| Chế độ Backup dự phòng | HYD 20KTL-3PH |
| Điện áp định mức | 220/380 Vac / 230/400Vac |
| Hệ số sóng hài ngõ ra | 3 % (tải thuần trở) |
| Dải tần số Inverter Hybrid 3kw | 50 Hz (±0.2 %) |
| Thời gian chuyển mạch chế độ khẩn cấp | 10ms |
| Công suất AC ngõ ra (Battery) | 15000 W |
| Công suất ngõ ra tối đa | 16500W |
Thông số cơ bản |
SOFAR Hybrid 20kW |
| Kích thước (Rộng x Cao x Sâu) | 571 x 515 x 264.1 mm |
| Trọng lượng (với khung giá đỡ) | 37 kg |
| Phạm vi nhiệt độ vận hành | -25 C … + 60 C |
| Phương thức làm mát | Hệ thống làm mát tự nhiên |
| Độ cao tối đa so với mực nước biển không giảm tải | 2000m |
| Độ ẩm tương đối | 0 ~ 100% |
| Đầu nối DC | Staubli MC4 |
| Cấp bảo vệ | IP65 |
Biến tần Hybrid 20kW 3pha có nhiều ưu điểm vượt trội hơn các dòng sản phẩm khác như nhỏ gọn nhẹ, khả năng chống bụi cao, chống nước, hoạt động tốt trong nhiều môi trường.
Bước 1: Xác định vị trí cho các lỗ khoan, đảm bảo các vị trí lỗ bằng phẳng, sau đó đánh dấu các vị trí lỗ bằng bút dạ, dùng búa khoan để khoan lỗ
trên tường. Giữ máy khoan búa vuông góc với tường, không bị rung lắc khi khoan, để không làm hỏng tường. Nếu sai số của các vị trí lỗ quá lớn,
bạn cần phải đặt lại vị trí.
Bước 2: Chèn bu lông nở theo phương thẳng đứng vào lỗ, chú ý đến độ sâu chèn của bu lông nở (phải đủ sâu).
Bước 3: Căn chỉnh bảng điều khiển phía sau với các vị trí lỗ, cố định bảng điều khiển phía sau trên tường bằng cáchsiết chặt bu lông nở bằng đai ốc.
Bước 4: Móc biến tần vào bảng điều khiển phía sau. Sử dụng vít M6 để giữ chặt biến tần đến bảng điều khiển phía sau để đảm bảo an toàn.
Bước 5: Bạn có thể cố định biến tần vào bảng điều khiển phía sau và bảo vệ nếu không bị trộm bằng cách cài đặt khóa chống trộm.
Vui lòng làm theo quy trình sau để BẬT biến tần. Rất QUAN TRỌNG
Bạn cần thiết lập các thông số sau trước khi biến tần bắt đầu hoạt động
