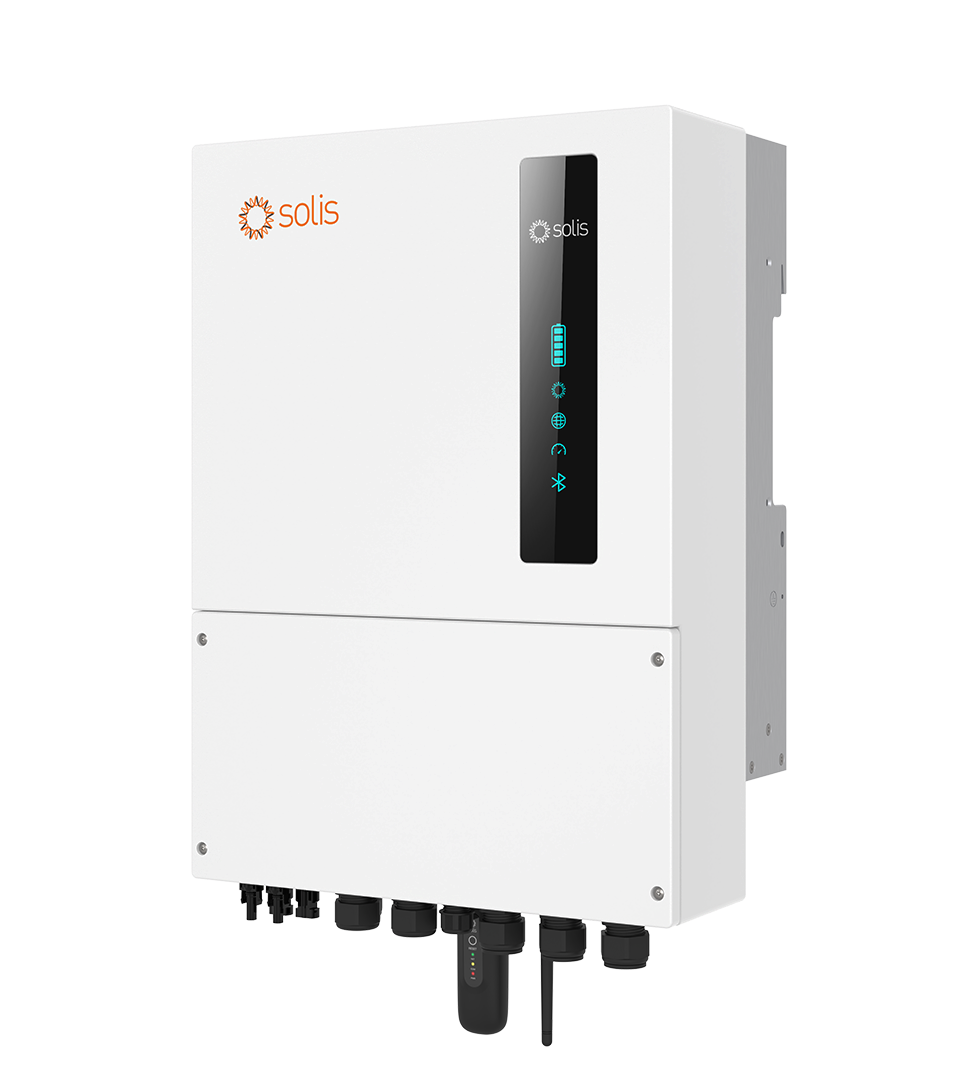

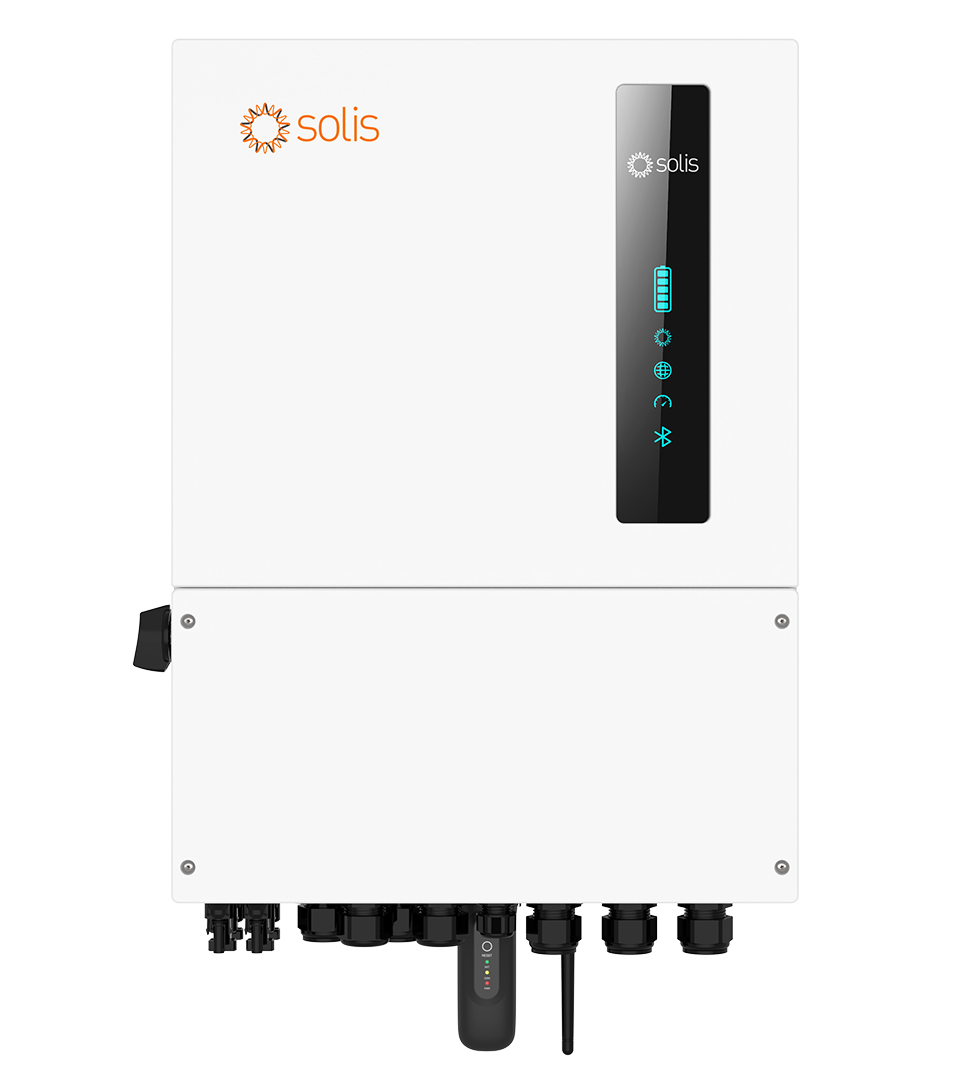

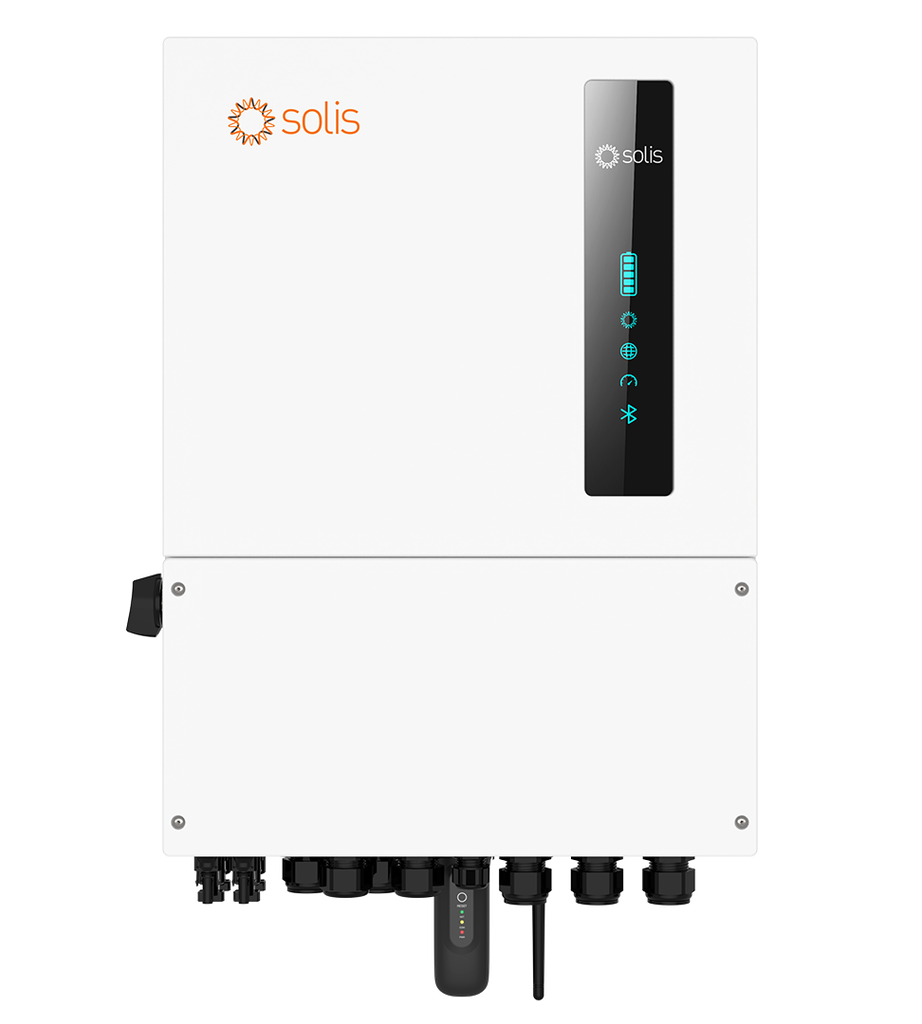

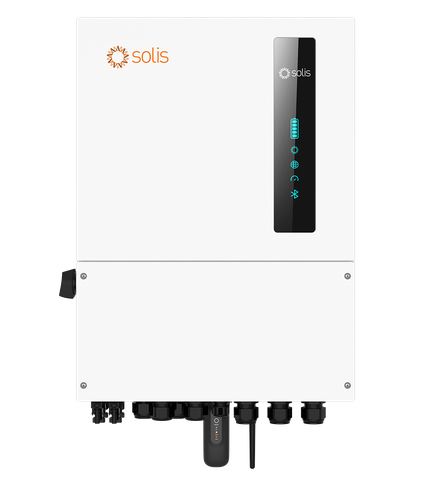

Biến tần Hybrid Solis 5kW cho Điện mặt trời hòa lưới có lưu trữ
Model: S6-EH1P5K-L-PRO
Khối lượng: 24.2 kg
Bảo hành: 5 năm
Tương thích nhiều nhiều loại Pin Lithium, Axit-chì
Có thể kết nối máy phát Điện Diesel
Inverter Hybrid đang là xu hướng tương lai về ngành Điện tái tạo. Các hãng Inverter lớn đang dồn nguồn lực để phát triển hệ thống biến tần có lưu trữ. Dòng Inverter Hybrid Solis 5kW model: S6-EH1P5K-L-PRO bản cao cấp của Solis. Biến tần Hybrid Solis được thiết kế hoàn toàn mới so với model cũ trước đây, cung như tương thích với nhiều dòng pin Lithium trên thị trường.
Datasheet biến tần hybrid Solis S6-EH1P5K-L-PRO
Hướng dẫn lắp đặt biến tần Hybrid Solis
| TÊN MODEL | S6-EH1P5K-L-PRO | S6-EH1P6K-L-PRO |
| Đầu vào DC (pin quang điện) | ||
| Công suất đầu vào tối đa đề xuất | 8kW | 9.6kW |
| Điện áp đầu vào tối đa | 600V | |
| Điện áp định mức | 330V | |
| Điện áp khởi động | 90V | |
| Dải điện áp MPPT | 90-520V | |
| Dòng điện đầu vào tối đa | 16 A/16 A | |
| Dòng điện ngắn mạch tối đa | 24 A/24 A | |
| Số lượng MPPT/Số chuỗi đầu vào tối đa | 2/2 | |
Pin Lưu trữ (Battery) cho biến tần Solis có lưu trữ |
||
| Loại pin | Pin Li-ion/ acquy lead acid | |
| Điện áp định mức của pin | 42 -58 V | |
| Dung lượng pin | 50 – 200 Ah | |
| Công suất sạc/xả tối đa | 5 kW | 6 kW |
| Dòng điện sạc/xả tối đa | 105A | 125A |
| Kết nối | CAN/RS485 | |
| Đầu ra AC ( ngõ dự phòng) của Inverter Hybrid Solis | ||
| Công suất đầu ra định mức | 5 kW | 6 kW |
| Công suất biểu kiến đầu ra tối đa | 7 kVA, 60 sec | 8 kVA, 60 sec |
| Thời gian chuyển đổi dự phòng | <10 ms | |
| Điện áp đầu ra định mức | 1/N/PE, 220 V / 230 V | |
| Tần số định mức | 50 Hz / 60 Hz | |
| Dòng điện đầu ra tối đa | 36.5A | 40A |
| Độ méo sóng hài điện áp ( tải tuyến tính) | < 2% | |
| Đầu vào AC | ||
| Dải điện áp đầu vào | 187-253 V | |
| Dòng điện đầu vào tối đa | 34.1A | 40A |
| Dải tần số | 45-55 Hz / 55-65 Hz | |
Đầu ra AC của biến tần Hybrid Solis |
||
| Công suất đầu ra định mức | 5 kW | 6 kW |
| Công suất biểu kiến đầu ra tối đa | 5.5 kVA | 6.6 kVA |
| Pha vận hành | 1/N/PE | |
| Điện áp lưới định mức | 220 V / 230 V | |
| Tần số lưới định mức | 50 Hz / 60 Hz | |
| Dòng điện đầu ra lưới điện định mức | 22.7 A / 21.7 A | 27.3 A / 26.1 A |
| Dòng điện đầu ra tối đa | 25 A | 30 A |
| Hệ số công suất | >0.99 (-0.8 -> + 0.8) | |
| Tổng độ méo sóng hài | <2% | |
| Hiệu suất | ||
| Hiệu suất tối đa | > 97.5% | |
| Hiệu suất Châu Âu | > 96.2% | |
| BAT được sạc bằng Hiệu suất tối đa PV | > 94.9% | |
| BAT được sạc/xả đến Hiệu suất tối đa AC | > 94.33%/93.51% | |
| Bảo vệ | ||
| Bảo vệ ngược cực DC | Có | |
| Giám sát lỗi nối đất | Có | |
| Tích hợp AFCI (bảo vệ mạch hồ quang DC) | Có ( yêu cầu kích hoạt) | |
| Lớp bảo vệ / Loại quá điện áp | I/II | |
Thông số chung Inverter Hybrid Solis |
||
| Kích thước (Rộng*Dài*Cao) | 405*480*205 mm | |
| Trọng lượng | 24.2 kg | |
| Cấu trúc liên kết | Cách ly tần số cao (đối với pin) | |
| Dải nhiệt độ môi trường vận hành | -25 ~ +60°C | |
| Bảo vệ xâm nhập | IP66 | |
| Cách thức làm mát | Đối lưu tự nhiên | |
| Độ cao so với mực nước biển tối đa để hoạt động | 4000 m | |
| Tiêu chuẩn kết nối lưới điện | G98 hoặc G99, VDE-AR-N 4105 / VDE V 0124, EN 50549-1, VDE 0126 / UTE C 15 / VFR:2019, RD 1699 / RD 244 / UNE 206006 / UNE 206007-1, CEI 0-21, C10/11, NRS 097-2-1, EIFS 2018.2, IEC 62116, IEC 61727, IEC 60068, IEC 61683, EN 50530, MEA, PEA |
|
| Tiêu chuẩn an toàn/EMC | IEC/EN 62109-1/-2, EN 61000-6-1/-2/-3/-4 | |
| Đặc trưng | ||
| Kết nối DC | Đầu nối MC4 | |
| Kết nối AC | Đầu cắm kết nối nhanh | |
| Hiển thị | LED + APP | |
| Truyền thông | RS485, CAN, Tùy chọn: Wi-Fi, GPRS, LAN | |
Kết nối với máy phát điện (Máy phát Diesel) và tự động điều khiển Bật/Tắt
Chuyển đổi UPS tự động
Khả năng chịu quá tải dự phòng đối với nguồn điện: tăng 200% trong 10 giây
Hỗ trợ kết nối linh hoạt 1ph và 3ph với tối đa 36kW theo kiểu song song
6 giá trị cài đặt thời gian sạc/xả có thể tùy chỉnh
Tương thích với pin axit-chì và pin lithium, kèm nhiều tính năng bảo vệ pin
Hỗ trợ kiểm soát tiết giảm công suất đỉnh trong chế độ Zero Export
Inverter Solis Hybrid 5kW S6-EH1P5K-L-PRO có dải điện áp đầu vào DC từ 90V đến 600V và công suất đầu ra AC là 5kW, được trang bị các tính năng bảo vệ như bảo vệ quá áp, quá dòng, ngắn mạch và cách ly DC và AC để đảm bảo an toàn cho người sử dụng và hệ thống.
Biến tần hybrid Solis 5kW có khả năng kết nối với hệ thống điều khiển thông minh qua Wi-Fi, cho phép người dùng giám sát và kiểm soát hoạt động của Inverter và hệ thống pin mặt trời từ xa thông qua App Solis Cloud hoặc Website
Hiện tại có nhiều dòng Biến tần hòa lưới có lưu trữ nhưng tại sao nên chọn Inverter Solis. DHC Solar sẽ chia sẽ một số lý do dưới đây:
Chế độ bảo hành tốt
Đây là điều đầu tiên muốn đề cập đến. Tại vì hiện tại có nhiều Hãng Inverter lớn nhưng chính sách bảo hành rất kém. Đặc thù của ngành Solar là mua qua các Đại lý, nhà phân phối nhưng khi có vấn đề thì rất khó tìm được nhà cung cấp.
Solis có trung tâm bảo hành tại Việt Nam. Hãng Solis cũng nỗ lực hỗ trợ nhanh nhất về kỹ thuật cũng như các vấn đề về bảo hành.
Tích hợp MPPT thích hợp cho việc lắp đặt trên mái nhà dân dụng với nhiều hướng mảng.
Tương thích với nhiều thương hiệu Pin lưu trữ Lithium
Đèn LED chỉ báo tinh tế tích hợp Bluetooth để cung cấp hoạt động cục bộ mà không cần Internet.
Đầu vào dòng điện MPPT lên tới 16A để hỗ trợ các tấm pin mặt trời 182mm công suất lớn.
Hỗ trợ tỷ lệ 1,6 DC:AC để kết nối nhiều công suất PV hơn với hệ thống lưu trữ năng lượng.
Định mức nạp/xả tối đa lên tới 125A/6K.
Thời gian chuyển đổi cấp độ của UPS (<4ms) luôn hỗ trợ các tải quan trọng.
Hiệu suất sạc PV cao để tránh mất mát PV quá mức.
Hỗ trợ kết nối máy phát với nhiều phương thức đầu vào.
Hỗ trợ song song tối đa 6 Inverter. Thích hợp với các hệ thống điện mặt trời có lưu trữ vừa và nhỏ.
Có thể điều khiển và nâng cấp thông qua Ứng dụng Solis Cloud để tránh truy cập trang web.
Tích hợp chức năng ghép nối AC với các biến tần nối lưới PV.
Hỗ trợ nhiều chế độ cài đặt sạc và xả tùy chỉnh với nguồn sạc được xác định.
An toàn và đáng tin cậy
Bảo vệ an toàn với chức năng AFCI tích hợp, chủ động phát hiện các lỗi hồ quang trong chuỗi PV
Inverter Hybrid Solis kết hợp với Pin lưu trữ Lithium, tấm pin năng lượng mặt trời tạo nên một hệ thống Điện năng lượng mặt trời Hybrid. Sử dụng cho gia đình, văn phòng, cơ quan, khách sạn, khu công nghiệp, nhà xưởng.
Inverter Hybrid Solis có thể chạy độc lập, khi mất Điện lưới, hoặc kết hợp với máy phát Điện Diesel để sử dụng khi mất Điện. Đây chính là ứng dụng quan trọng nhất của dòng Inverter Hybrid
Biến tần hybrid Solis kết hợp giữa nguồn điện lưới và hệ thống pin mặt trời để tạo ra nguồn năng lượng mặt trời giúp giảm tiền Điện hàng tháng
