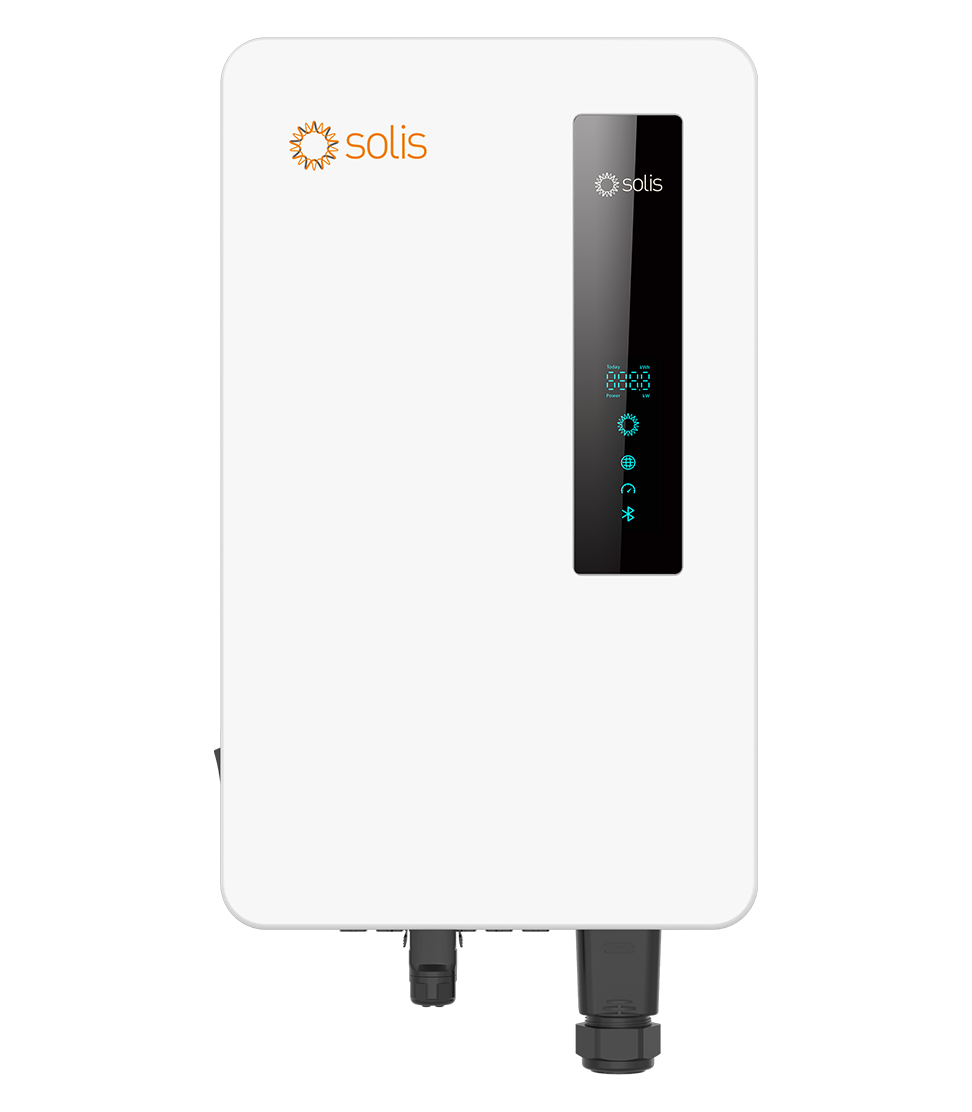

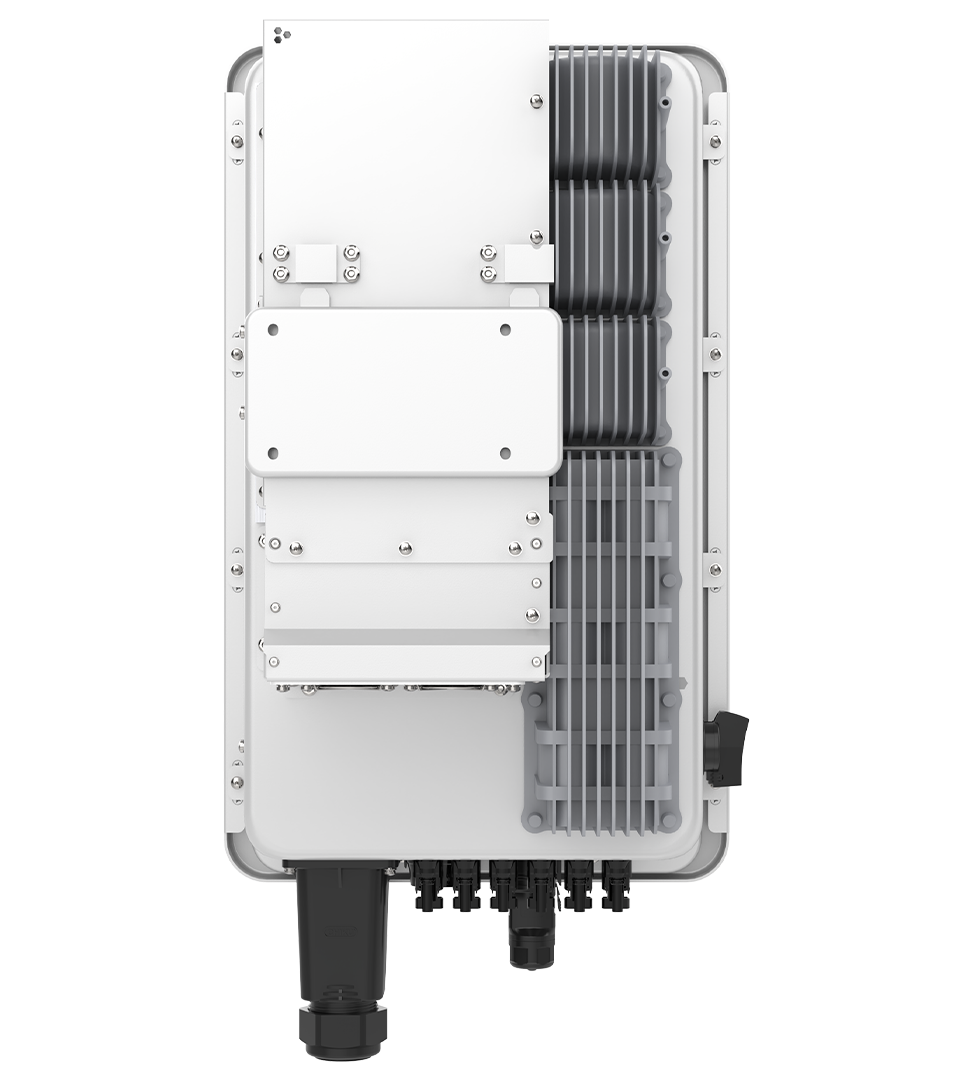

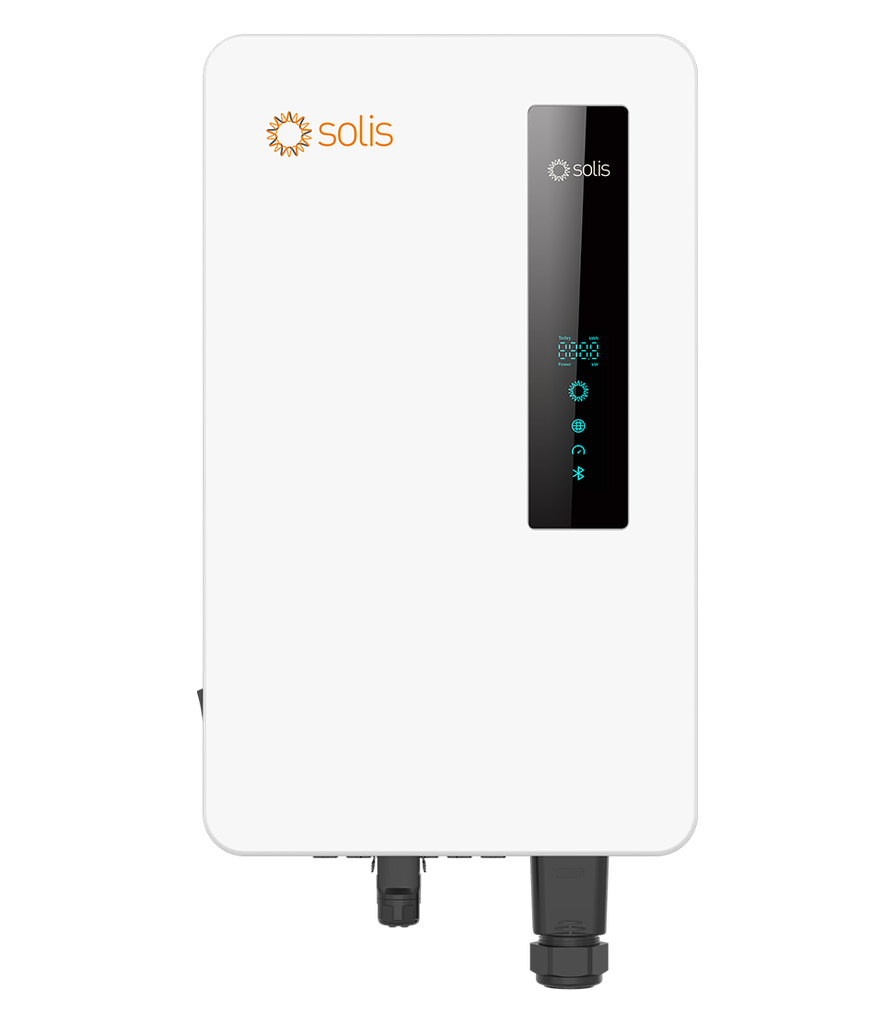

Inverter Solis 40 kW 3 pha
Inverter Solis 40kW được sử dụng cho các dự án Điện mặt trời công nghiệp và thương mại với hiệu suất cao 98.8%. Biến tần Inverter Solis-40K-5G hoạt động rất êm, do đó tạo ra một môi trường làm việc và sinh hoạt thoải mái và thân thiện hơn.
Datasheet Inverter Solis-40K-5G 40kW
Hướng dẫn lắp Biến tần Solis 40kW
| Đầu vào DC | Solis-40K-5G |
| Công suất đầu vào tối đa ( kW) | 48 kW |
| Điện áp đầu vào tối đa (V) | 1100 V |
| Điện áp định mức (V) | 600 V |
| Điện áp khởi động (V) | 180 V |
| Dải điện áp MPPT (V) | 200 – 1000V |
| Dòng điện đầu vào tối đa (A) | 4*22 A |
| Dòng điện ngắn maacsjg tối đa | 4*34.3 A |
| Số lượng MPPT | 4 |
| Số chuỗng đầu vào tối đa | 8 |
| Đầu ra AC | |
| Công suất định mức đầu ra ( kW) | 40 kW |
| Công suất biểu kiến tối đa (kVA) | 44 kVA |
| Điện áp định mức lưới (V) | 3/N/PE, 220/380 V, 230/400 V |
| Tần số định mức lưới (Hz) | 50 Hz/60 Hz |
| Dải tần số lưới (Hz) | 47-52 hoặc 57-62 |
| Điện áp đầu ra điện lưới | 58 A/ 60.8A |
| Điện áp đầu ra tối đa | 66.9 |
| Tổng méo hài | <3% |
| Hiệu suất | Inverter Solis 40kW |
| Hiệu suất tối đa | 98.8% |
| Hiệu xuất chuẩn EU | 98.4% |
| Bảo vệ | |
| Bảo vệ phân cực ngược DC | Có |
| Bảo vệ ngắn mạch | Có |
| Bảo vệ quá dòng đầu ra | Có |
| Chống sét | Có |
| Bảo vệ chống tách đảo | Có |
| Công tác DC tích hợp | Tùy chọn |
Dữ liệu chung |
Inverter Solis 40kW |
| Kích thước (mm) | 630*700*357 mm |
| Trọng lượng (kg) | 61 kg |
| Kiểu cấu hình | Không biến áp |
| Điện năng tiêu thụ (ban đêm) | <1W (đêm) |
| Nhiệt độ môi trường | -25 – 60°C |
| Tuổi thọ thiết kế | >20 năm |
| Tiêu chuẩn an toàn/ EMC | IEC62109-1/2, NB/ T 32004, EN61000 -6-1, EN61000 -6-3 |
| Tính năng | Solis-40K-5G |
| Đấu nối DC | MC4 |
| Đấu nối AC | IP67 rated plug |
| Giám sát | Wifi hoặc GPRS |
Inverter Solis 40kW bảo hành 5 năm theo tiêu chuẩn. Có thể mở rộng các gói bảo hành 10 năm, 15 năm. Lỗi kỹ thuật nhà sản xuất sẽ đổi ngay.
Bước 1. Chọn vị trí lắp đặt biến tần phù hợp
Bước 2: Gán biến tần lên tường chắc chắn
Bước 3. Đấu nối Điện hệ thống Điện mặt trời
Bước 4. Đấu nối tiếp địa. rất quan trọng trong hệ thống bảo vệ Inverter
Bước 5. Kết nối hệ thống theo dõi
Bước 6. Kiểm tra vận hành Inverter Solis 40kW
Video hướng dẫn lắp Biến tần Solis 40kW, 50kW thế hệ 5G
Để khởi động bộ biến tần Inverter Solis 40kW, điều quan trọng là phải tuân thủ nghiêm ngặt các bước sau:
1. Trước tiên, hãy BẬT công tắc cấp điện lưới (AC).
2. BẬT công tắc DC. Nếu điện áp của mảng quang điện cao hơn điện áp khởi động, bộ biến tần sẽ khởi động. Đèn LED nguồn màu đỏ sẽ sáng.
3. Khi cả hai phía một chiều và xoay chiều cấp điện cho bộ biến tần, nó sẽ sẵn sàng phát điện. Ban đầu, bộ biến tần sẽ kiểm tra cả các thông số bên trong và thông số của lưới điện xoay chiều, để đảm bảo rằng chúng nằm trong giới hạn được chấp nhận. Đồng thời, đèn LED xanh lá sẽ nháy và màn hình LCD hiển thị thông tin ĐANG KHỞI ĐỘNG.
4. Sau 30-300 giây bộ biến tần sẽ bắt đầu phát điện. Đèn LED xanh lá sẽ sáng liên tục và màn hình LCD hiển thị ĐANG PHÁT ĐIỆN
