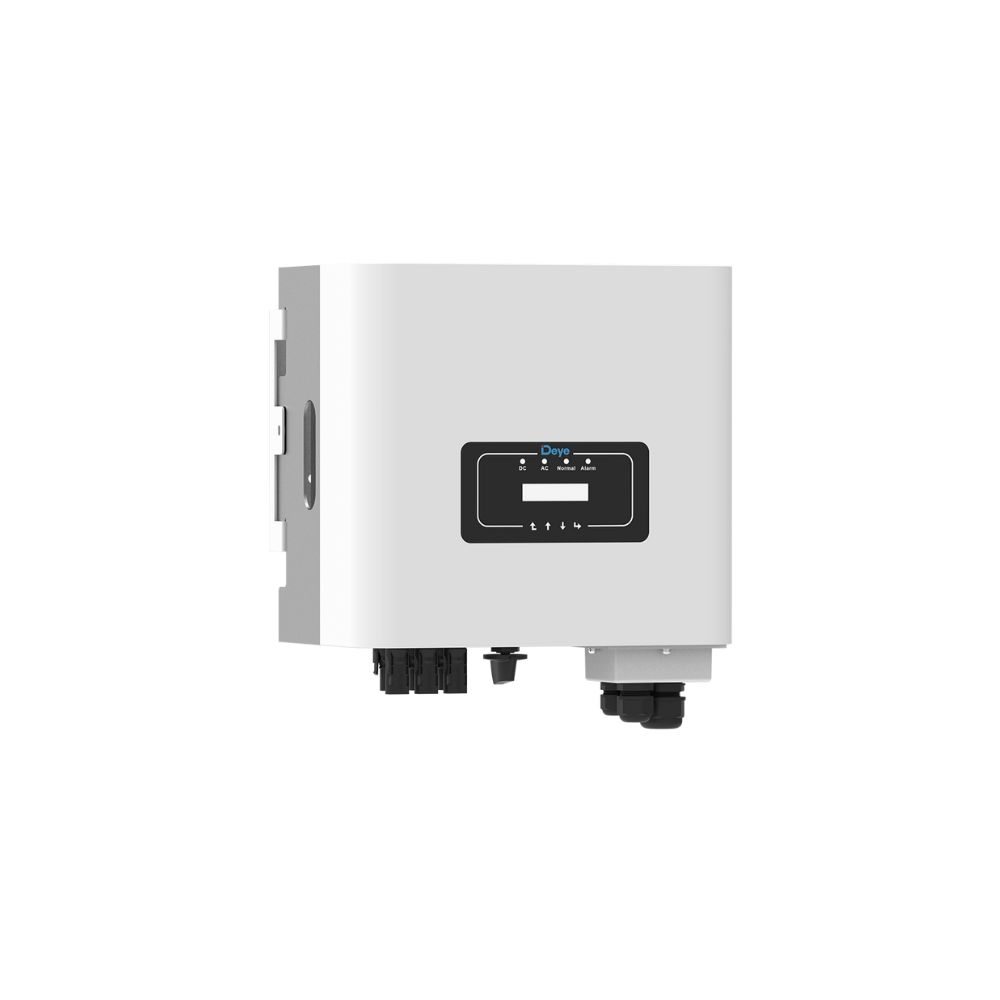

Inverter hòa lưới bám tải Deye 5kW 1 Pha
Model: SUN-5K-G04
Công suất: 5kW
Kích thước: 330x323x190 mm
Khối Lượng: 8kg
Bảo hành: 5 năm
Biến tần hòa lưới DEYE 5kW 1 pha là một trong những lựa chọn tốt nhất cho hệ thống Điện mặt trời dân dụng nhờ kích thước nhỏ hơn, màn hình LCD trên thân máy và các nút bấm giúp dễ dàng thao tác và kết nối. Ngoài ra, Inverter DEYE hòa lưới SUN-5K-G04 công suất 5kW cũng như các dòng hòa lưới khác của DEYE đều có chức năng chống phát ngược lưới (Zero Export) với có CT bên ngoài hoặc Meter bám tải.
Datasheet Inverter hòa lưới DEYE 5kW SUN-5K-G04
Hướng dẫn lắp đặt Inverter DEYE hòa lưới
| Mô tả | SUN-5K-G04 |
| Thông số đầu vào PV | |
| Công suất đầu vào PV tối đa (kW) | 6.5 |
| Điện áp đầu vào PV tối đa (V) | 550 |
| Điện áp khởi động (V) | 80 |
| Dải điện áp MPPT (V) | 70-500 |
| Điện áp đầu vào PV định mức (V) | 360 |
| Dòng điện ngắn mạch đầu vào tối đa (A) | 13+13 |
| Vận hành dòng điện đầu vào PV tối đa (A) | 19.5+19.5 |
| Số lượng Trình theo dõi MPP/Số. Số chuỗi trên mỗi MPP Tracker | 2/1+1 |
Thông số đầu vào/đầu ra AC |
Biến tần hòa lưới DEYE 5kW |
| Công suất hoạt động đầu ra AC định mức (kW) | 5 |
| Công suất biểu kiến đầu ra AC tối đa (kVA) | 5.5 |
| Dòng điện đầu ra AC định mức (A) | 22.7/21.7 |
| Dòng điện đầu ra AC tối đa (A) | 25/23.9 |
| Điện áp/dải đầu ra định mức (V) | 220/230 0,85Un-1,1Un |
| Kết nối lưới | L/N/PE |
| Tần số/dải lưới đầu ra định mức (Hz) | 50/45-55, 60/55-65 |
| Phạm vi điều chỉnh hệ số công suất | 0,8 dẫn đến 0,8 độ trễ |
| Tổng độ méo hài hiện tại THDi | <3% |
| DC Injection Current | <0,5%ln |
| Hiệu suất | |
| Hiệu suất tối đa | 97,5% |
| Hiệu suất Châu Âu | 97,0% |
| Hiệu suất MPPT | ＞99% |
Bảo vệ thiết bị |
Inverter DEYE 5kW hòa lưới 1 Pha |
| Bảo vệ kết nối ngược cực DC | Có |
| Bảo vệ quá dòng đầu ra AC | Có |
| Bảo vệ quá áp đầu ra AC | Có |
| Bảo vệ ngắn mạch đầu ra AC | Có |
| Bảo vệ nhiệt | Có |
| Giám sát trở kháng cách điện đầu cuối DC | Có |
| Giám sát phía DC | Có |
| Giám sát hiện tại lỗi chạm đất | Có |
| Giám sát mạng lưới điện | Có |
| Giám sát bảo vệ đảo | Có |
| Phát hiện lỗi chạm đất | Có |
| Công tắc đầu vào DC | Có |
| Bảo vệ giảm tải quá áp | Có |
| Phát hiện dòng điện dư (RCD) | Có |
| Cấp độ bảo vệ chống sét lan truyền | LOẠI II(DC), LOẠI II(AC) |
| Giao tiếp | |
| Phương thức giao tiếp | RS485/ RS232 / WiFi/ LAN |
| Dữ liệu chung | |
| Phạm vi nhiệt độ hoạt động (° C) | -25 đến +65 độ C, giảm công suất >45 độ C |
| Độ ẩm môi trường xung quanh cho phép | 0~100% |
| Độ cao cho phép (m) | 2000 m |
| Tiếng ồn (dB) | 35 |
| Chống nước (IP) | IP 65 |
| Cấu trúc liên kết biến tần | Không bị cô lập |
| Hạng mục quá điện áp | OVC II(DC), OVC III(AC) |
| Kích thước (WxHxD mm) | 330*410*198.5 mm（Không bao gồm đầu nối và giá đỡ） |
| Trọng lượng (kg) | 15.3 |
| Bảo hành (năm) | 5 năm |
| Loại làm mát | Làm mát tự nhiên |
| Lưới điện quy định | IEC 61727, IEC 62116, EN 50549, NRS 097, RD 140, UNE 217002, G99 |
| An toàn EMC/Tiêu chuẩn | IEC/EN 62109-1,IEC/EN 62109-2,IEC/EN 61000-6-1,IEC/EN 61000-6-2,IEC/EN 61000-6-3,IEC/EN 61000-6-4 |
Inverter DEYE 5kW hòa lưới là dòng biến tần phổ biến cho Hệ thống Điện năng lượng mặt trời gia đình, văn phòng, công sở với công suất 5kw hòa lưới bảm tải.
Đầu vào PV 2 MPPT cho hiệu suất lên tới 97,5%
Giám sát chuỗi string thông minh
Dải điện áp đầu ra rộng từ 70 – 500VDC
Chức năng chống PID
Điện áp khởi động thấp 80V
Nhờ nền tảng giám sát thông minh, các dòng Biến tần của Deye hỗ trợ theo dõi hệ thống từ xa qua App DEYE Cloud trên Điện thoại, máy tính bảng, Máy tính bàn…
Theo dõi tắt máy từ xa ngay lập tức khi xảy ra sự cố. Biến tần hòa lưới DEYE 5kW Điều chỉnh các thông số thông qua App
Cài đặt thông số và cập nhật phần từ xa, giúp vận hành và bảo trì hệ thống Điện năng lượng mặt trời hòa lưới dễ dàng hơn.
Đạt tiêu chuẩn IEC
Thiết kế nhôm nguyên khối
Biến tần hòa lưới DEYE 5kW với chống nước IP 65 và làm mát tự nhiên.
Chức năng sao lưu tích hợp.
