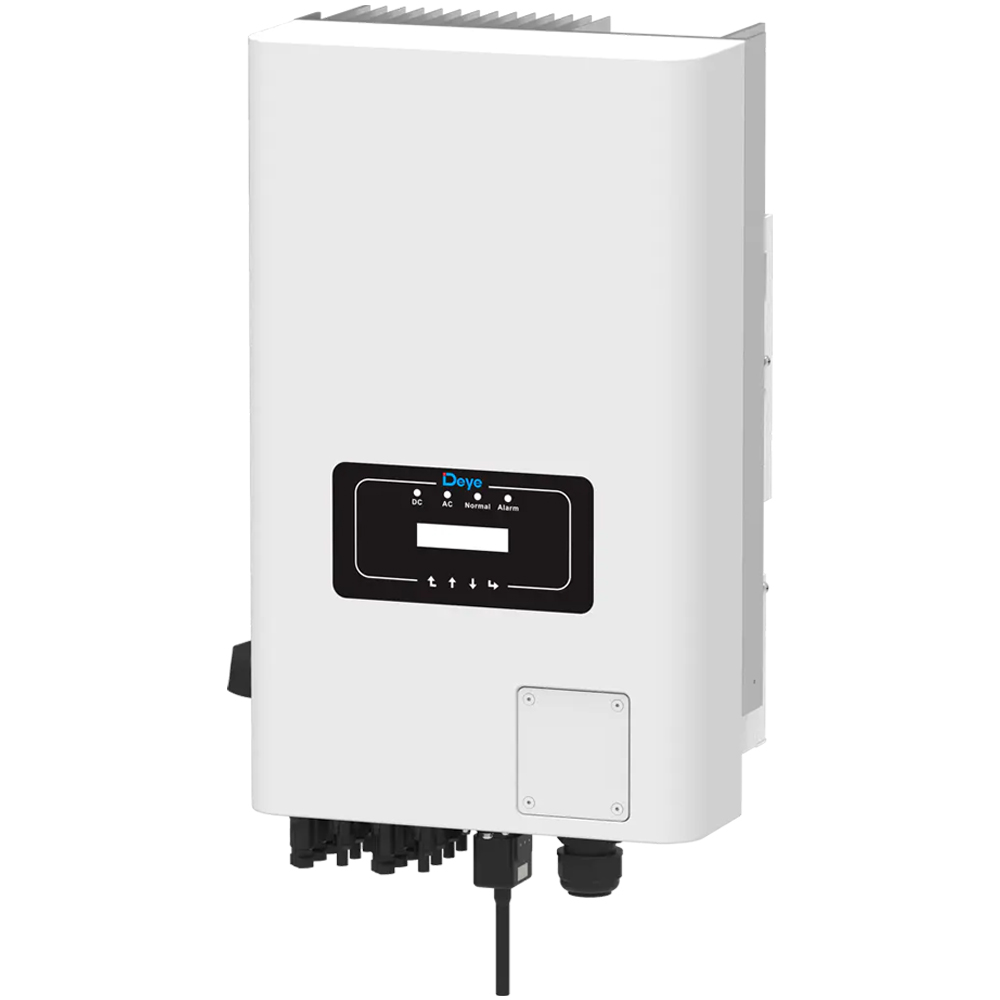

Biến tần hòa lưới DEYE 20kW 3 pha
Model: SUN-20K-G05
Công suất: 20kW
Thương hiệu: DEYE
Bảo hành: 5 năm
Bảo hành: 5 năm
Inverter Deye 20kW hòa lưới với công nghệ mới cho năng suất cao hơn, độ an toàn cao hơn cho các dự án Điện năng lượng mặt trời dân dụng, công nghiệp với công suất 20kW. Biến tần hòa lưới Deye SUN-20K-G05 20kW 3 pha là biến tần thế hệ mới đang được sử dụng phổ biến tại Việt Nam bên cạch các thương hiệu như Growatt, Solis, Sungrow.
Datasheet Deye SUN-20K-G05 20kW
Hướng dẫn lắp biến tần hòa lưới Deye chi tiết
| Thông số | SUN-20K-G05 |
| Đầu vào PV | |
| Công suất đầu vào PV tối đa (kW) | 26 |
| Điện áp đầu vào PV tối đa (V) | 1100 |
| Điện áp khởi động (V) | 250 |
| Dải điện áp MPPT (V) | 200-1000 |
| Điện áp đầu vào PV định mức (V) | 600 |
| Dòng điện ngắn mạch đầu vào tối đa (A) | 39+39 |
| Dòng điện hoạt động PV tối đa (A) | 26+26 |
| Số MPPT/ String | 2/2+2 |
Phía AC |
Biến tần hòa lưới Deye 20 kw |
| Công suất hoạt động đầu ra AC định mức (kW) | 20 |
| Công suất biểu kiến đầu ra AC tối đa (kVA) | 22 |
| Dòng điện đầu ra AC định mức (A) | 30/3/29 |
| Dòng điện đầu ra AC tối đa (A) | 33.3/31.9 |
| Điện áp/dải đầu ra định mức (V) | 220/380V, 230/400V 0,85Un-1,1Un |
| Kết nối lưới | 3L/N/PE |
| Tần số/dải lưới đầu ra định mức (Hz) | 50/45-55, 60/55-65 |
| Phạm vi điều chỉnh hệ số công suất | 0,8 dẫn đến 0,8 độ trễ |
| Tổng độ méo hài hiện tại THDi | <3% |
| Dòng điện phun DC | <0,5%ln |
Hiệu suất |
Inverter hòa lưới 20kW |
| Hiệu suất tối đa | 98,5% |
| Hiệu suất Châu Âu | 98% |
| Hiệu suất MPPT | ＞99% |
| Bảo vệ thiết bị | |
| Bảo vệ kết nối ngược cực DC | Có |
| Bảo vệ quá dòng đầu ra AC | Có |
| Bảo vệ quá áp đầu ra AC | Có |
| Bảo vệ ngắn mạch đầu ra AC | Có |
| Bảo vệ nhiệt | Có |
| Giám sát trở kháng cách điện đầu cuối DC | Có |
| Giám sát thành phần DC | Có |
| Giám sát hiện tại lỗi chạm đất | Có |
| Giám sát mạng lưới điện | Có |
| Giám sát bảo vệ đảo | Có |
| Phát hiện lỗi chạm đất | Có |
| Công tắc đầu vào DC | Có |
| Bảo vệ giảm tải quá áp | Có |
| Phát hiện dòng điện dư (RCD) | Có |
| Cấp độ bảo vệ đột biến | LOẠI II(DC),LOẠI II(AC) |
| Giao tiếp | |
| Phương thức giao tiếp | RS485/RS232 /WiFi/LAN |
| Dữ liệu chung | Biến tần hòa lưới Deye 3 pha |
| Phạm vi nhiệt độ hoạt động (° C) | -25 đến +60oC, giảm công suất >45oC |
| Độ ẩm môi trường xung quanh cho phép | 0~100% |
| Độ cao cho phép (m) | 4000m |
| Tiếng ồn (dB) | 50dB(A) |
| Xếp hạng Bảo vệ chống xâm nhập (IP) | IP 65 |
| Cấu trúc liên kết biến tần | Không bị cô lập |
| Hạng mục quá điện áp | OVC II (DC), OVC III (AC) |
| Kích thước tủ (WxHxD mm) | 362*527*220 mm (Không bao gồm đầu nối và giá đỡ) |
| Trọng lượng [kg] | 20 |
| Bảo hành [năm] | 5 năm |
| Loại làm mát | Làm mát không khí thông minh |
| Lưới điện quy định | IEC 61727,IEC 62116,CEI 0-21,EN 50549,NRS 097,RD 140,UNE 217002,OVE-Richtlinie R25,G99,VDE-AR-N 4105 |
| An toàn EMC/Tiêu chuẩn | IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2 |
DHC Solar giới thiệu một số ưu điểm nổi bật của dòng biến tần Deye 20kW 3 pha
Inverter gồm 2 MPPT với hiệu suất lên tới 98,6%
Giám sát chuỗi PV thông minh
Dải điện áp đầu ra rộng
Chức năng chống PID
Bảo hành 5 năm
Deye hòa lưới đã tích hợp chức năng chống phát ngược lưới. Với hệ thống 3 Pha công suất lớn sẽ sử dụng Meter CHINT hoặc EASTRON kèm CT để thực hiện chức năng hòa lưới bám tải
