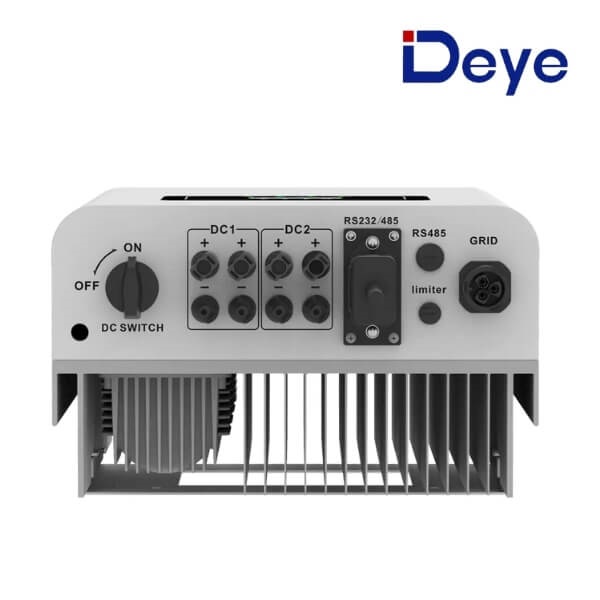

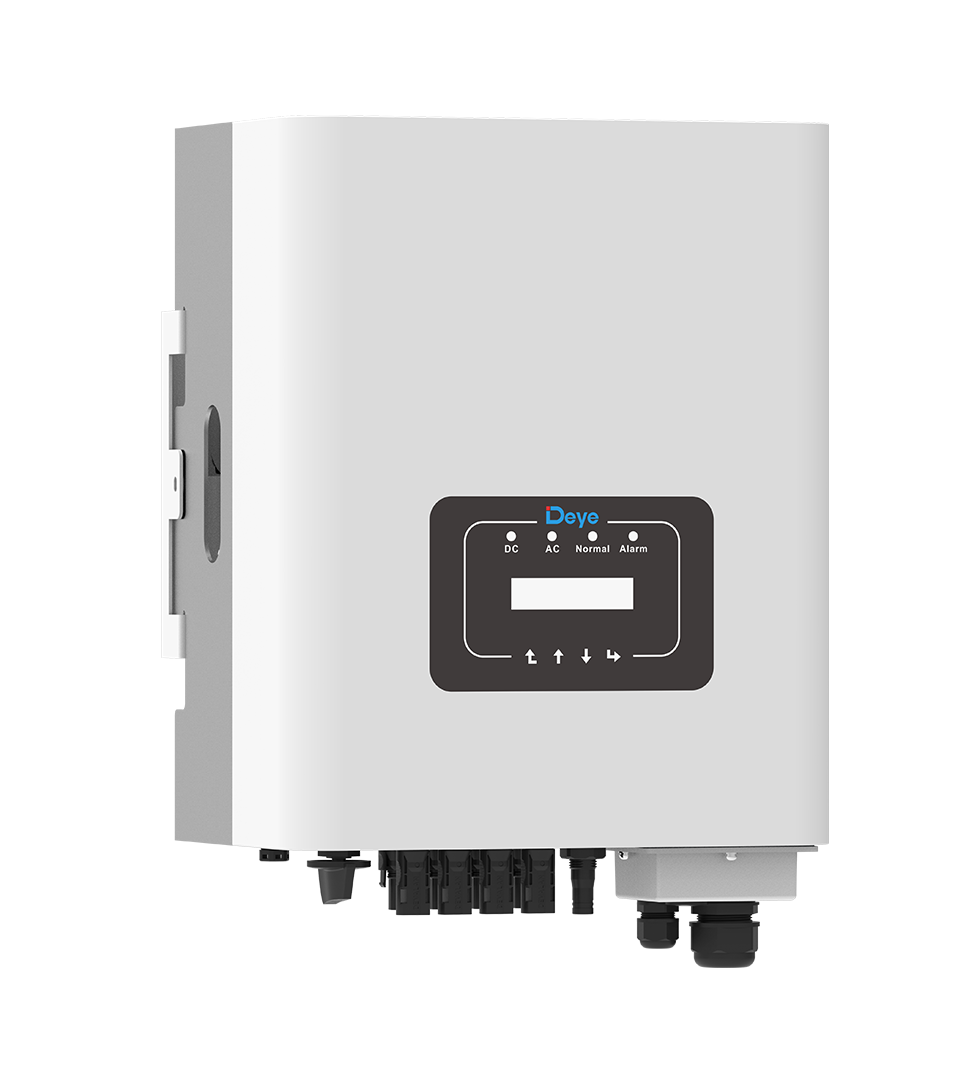

Biến tần hòa lưới DEYE 10kW 1 Pha
Model: SUN-10K-G
Công suất: 10kW
Thương hiệu: DEYE
Bảo hành: 5 năm
Inverter DEYE 10kW 1 Pha hòa lưới là bộ chuyển đổi Điện DC từ tấm pin năng lượng mặt trời thành điện xoay chiều AC cung cấp cho gia đình. Biến tần DEYE SUN-10K-G 10kW có công suất lớn nhất của dòng biến tần 1 pha thương hiệu DEYE cho hệ thống Điện mặt trời áp mái dân dụng.
Hướng dẫn lắp đặt Inverter Deye hòa lưới 10kW 1 Pha
| Mô tả | SUN-10K-G |
| Thông số đầu vào PV | |
| Công suất đầu vào PV tối đa (kW) | 13 |
| Điện áp đầu vào PV tối đa (V) | 550 |
| Điện áp khởi động (V) | 80 |
| Dải điện áp MPPT (V) | 70-500 |
| Điện áp đầu vào PV định mức (V) | 360 |
| Dòng điện ngắn mạch đầu vào tối đa (A) | 39+39 |
| Vận hành dòng điện đầu vào PV tối đa (A) | 26+26 |
| Số lượng Trình theo dõi MPP/Số. Số chuỗi trên mỗi MPP Tracker | 2/2+2 |
Thông số đầu vào/đầu ra AC |
Biến tần hòa lưới DEYE 10kW 1 Pha |
| Công suất hoạt động đầu ra AC định mức (kW) | 10 |
| Công suất biểu kiến đầu ra AC tối đa (kVA) | 11 |
| Dòng điện đầu ra AC định mức (A) | 45,5/43,5 |
| Dòng điện đầu ra AC tối đa (A) | 50/47,8 |
| Điện áp/dải đầu ra định mức (V) | 220/230 0,85Un-1,1Un |
| Kết nối lưới | L/N/PE |
| Tần số/dải lưới đầu ra định mức (Hz) | 50/45-55, 60/55-65 |
| Phạm vi điều chỉnh hệ số công suất | 0,8 dẫn đến 0,8 độ trễ |
| Tổng độ méo hài hiện tại THDi | <3% |
| DC Injection Current | <0,5%ln |
| Hiệu suất | |
| Hiệu suất tối đa | 97,7% |
| Hiệu suất Châu Âu | 97,2% |
| Hiệu suất MPPT | ＞99% |
| Bảo vệ thiết bị | |
| Bảo vệ kết nối ngược cực DC | Có |
| Bảo vệ quá dòng đầu ra AC | Có |
| Bảo vệ quá áp đầu ra AC | Có |
| Bảo vệ ngắn mạch đầu ra AC | Có |
| Bảo vệ nhiệt | Có |
| Giám sát trở kháng cách điện đầu cuối DC | Có |
| Giám sát phía DC | Có |
| Giám sát hiện tại lỗi chạm đất | Có |
| Giám sát mạng lưới điện | Có |
| Giám sát bảo vệ đảo | Có |
| Phát hiện lỗi chạm đất | Có |
| Công tắc đầu vào DC | Có |
| Bảo vệ giảm tải quá áp | Có |
| Phát hiện dòng điện dư (RCD) | Có |
| Cấp độ bảo vệ chống sét lan truyền | LOẠI II(DC), LOẠI II(AC) |
| Giao tiếp | |
| Phương thức giao tiếp | RS485/ RS232 / WiFi/ LAN |
Dữ liệu chung |
Inverter DEYE 10kW hòa lưới 1 Pha |
| Phạm vi nhiệt độ hoạt động (° C) | -25 đến +65 độ C, giảm công suất >45 độ C |
| Độ ẩm môi trường xung quanh cho phép | 0~100% |
| Độ cao cho phép (m) | 2000 m |
| Tiếng ồn (dB) | 35 |
| Chống nước (IP) | IP 65 |
| Cấu trúc liên kết biến tần | Không bị cô lập |
| Hạng mục quá điện áp | OVC II(DC), OVC III(AC) |
| Kích thước (WxHxD mm) | 330*410*198.5 mm（Không bao gồm đầu nối và giá đỡ） |
| Trọng lượng [kg] | 15.3 |
| Bảo hành [năm] | 5 năm |
| Loại làm mát | làm mát tự nhiên |
| Lưới điện quy định | IEC 61727, IEC 62116, EN 50549, NRS 097, RD 140, UNE 217002, G99 |
| An toàn EMC/Tiêu chuẩn | IEC/EN 62109-1,IEC/EN 62109-2,IEC/EN 61000-6-1,IEC/EN 61000-6-2,IEC/EN 61000-6-3,IEC/EN 61000-6-4 |
Trên đây là hình ảnh Datasheet biến tần hòa lưới DEYE 10kW 1 Pha để Quý khách tham khảo. Để nhìn thấy rõ và chi tiết hãy tải file pdf ở phía trên để xem chi tiết hơn. Cũng như để sử dụng thiết kế, tìm hiểu thông số cho dự án Điện năng lượng mặt trời của mình.
Inverter Deye có khối lượng chỉ 15.3 kg nó nhẹ hơn 30% so với các biến tần cùng công suất 10kW 1 Pha, giảm tới 20% so với Inverter hòa
lưới cùng loại, với thiết kế nhỏ gọn giúp dễ dàng lắp dặt cũng như tiết kiệm khong gian.
Làm mát tự nhiên bằng nhôm bản nhiệt nên Inverter hoạt động gần như không phát ra tiếng ồn
Nhờ nền tảng giám sát thông minh, các Inverter của Deye có thể theo dõi và giám sát thừ xa thông qua App DEYE Cloud.
Cài đặt thông số và cập nhật FW từ xa, giúp việc vận hành và bảo trì nhà máy quang điện dễ dàng hơn.
Hỗ trợ tắt máy từ xa ngay lập tức khi xảy ra sự cố.
Dễ dàng kết nối giữa các Inverter với thiết bị điện thoại, máy tính
Có thể giao tiếp qua RS323, RS485, GPRS, Wifi, LAN, Enthenet
DEYE đạt các tiêu chuẩn quốc tế IEC
Nhiều cấp độ bảo vệ thiết bị
Điện áp DC khởi động 80V
Phạm vi của dãy điện áp MPPT rộng
Đạt chuẩn 10 thước đo an toàn trong việc bảo vệ chống bụi, chống nước
Tự động tắt máy kho có sự cố mất điện lưới
Cải thiện tỷ lệ tự tiêu thụ lên đến 80%, giảm hóa đơn tiền điện của bạn.
Tỷ lệ DC / AC lên đến 1.3 , hoàn toàn phù hợp với mô-đun PV hai mặt kính.
Thiết kế hai MPPT, hiệu suất cực đại lên tới 97,7%
