Inverter Hybrid Deye 16kW 1 Pha

Thương hiệu: DEYE
Tình trạng: Còn hàng
Liên hệ


Inverter Hybrid Deye 16kW 1 Pha

Inverter Hybrid Deye 16kW 1 pha

  • Model: SUN-16K-SG01LP1-EU
  • Công suất: 16KW
  • Loại: 3 MPPT
  • Khối lượng: 46.5 Kg
  • Tương thích Ắc Quy, Pin Lithium UFO, SVE…
  • Bảo hành: 5 năm

Biến tần Inverter Hybrid DEYE 16kW SUN-16K-SG01LP1-EU 1 pha với 3 MPPT được LS Solar phân phối trên toàn quốc. Inverter Hybrid DEYE thích hợp cho dân dụng, gia đình. Đây là Inverter hòa lưới có lưu trữ công suất lớn nhất hiện nay lên đến 16kW. Với thiết kế vỏ ngoài bằng nhôm, sơn màu trắng, phù hợp đặt ở nhiều kiểu trong không gian gia đình, văn phòng, nhà xưởng.

Tải về thông số Biến tần Hybrid DEYE 16kW SUN-16K-SG01LP1-EU

Datasheet Inverter DEYE SUN-16K-SG01LP1-EU

Hướng dẫn lắp đặt chi tiết Inverter có lưu trữ DEYE

Nguyên lý hoạt động của Inverter Hybrid DEYE

Hệ thống pin năng lượng mặt trời tạo ra điện sẽ được ưu tiên cung cấp cho các phụ tải. Sau đó, năng lượng dư thừa sẽ sạc pin lithium hoặc ắc quy lưu trữ qua SUN-16K-SG01LP1. Cuối cùng, năng lượng dự trữ có thể được giải phóng khi tải yêu cầu. Pin cũng có thể được sạc bằng máy phát điện diesel để đảm bảo nguồn cung cấp không bị gián đoạn trong trường hợp mất điện lưới. Có thể lắp đặt cho khu vực không có Điện lưới, khi đó Inverter hybrid sẽ đóng vai trò như Inverter Off-grid

Đặc điểm nổi bật của biến tần DEYE 16kW

  • Năng suất cao hơn
  • Inverter An toàn, đáng tin cậy
  • Inverter với nhiều tính năng thông minh
  • Dễ dàng lắp đặt và cài đặt
  • Tương thích Ắc Quy, Pin Lithium
  • Thân thiện với người dùng
  • Nó được trang bị cổng RS485 / CAN để giao tiếp pin

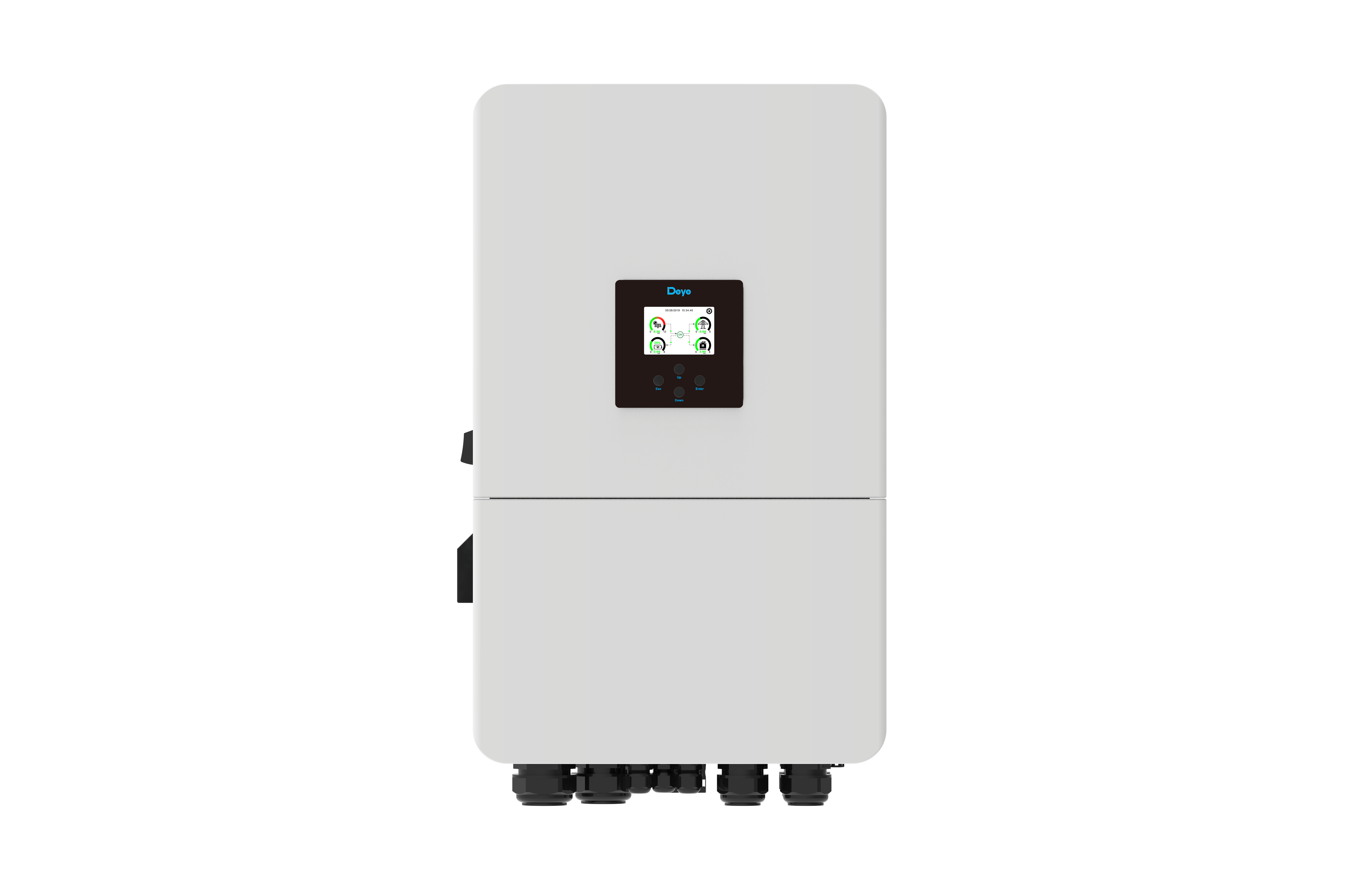

Inverter Hybrid DEYE 16kW
Inverter Hybrid DEYE 16kW

Tính năng mới của Inverter Hybrid DEYE 16kW 1 pha

Màn hình LCD cảm ứng đầy màu sắc, mức độ bảo vệ IP65

6 khoảng thời gian để sạc / xả pin

Tối đa sạc / xả hiện tại 290A

Tối đa 16 chiếc song song

Cặp đôi DC và cặp đôi AC để trang bị thêm cho hệ thống năng lượng mặt trời hiện có

Hỗ trợ lưu trữ năng lượng từ máy phát điện diesel

Pin điện áp thấp 48V, an toàn và đáng tin cậy

Ứng dụng Tải thông minh độc đáo và chức năng cạo đỉnh lưới

Chuyển nhanh 4ms từ chế độ có lưới sang chế độ không có lưới, sau đó Máy điều hòa không khí loại không biến tần hoạt động tốt

Các chế độ hoạt động của Inverter DEYE Hybrid

  • On Grid, Hybrid, Off Grid
  • Tương thích với lưới điện, máy phát điện
  • Chạy hòa lưới bám tải (Kèm CT bám tải)

Cách lắp đặt Inverter hòa lưới có lưu trữ Hybrid Deye 16kW 1 Pha

Cổng PV: có 3 MPPT, mỗi MPPT thì có 2 cặp string, tùy theo số lượng tấm pin ta phân bố sao phù hợp (MPPT 500VDC và 26A).

Ngõ ra nguồn lưới, tải, máy phát: Có 3 ngõ ra chúng ta cần đấu điện chính xác và tránh đấu sai gây hư hỏng.

Dây cáp DC từ tấm pin: Sử dụng dây cáp chuyên dụng điện mặt trời DC 4.0 – 6.0 mm2 để kết nối giữa tấm pin về inverter.

Dây cáp nguồn AC: Sử dụng dây AC 10mm2 trở lên để kết nối inverter hybrid Deye 16kW đến nguồn 220VAC.

Dây cáp tải load: sử dụng dây AC 10mm2 trở lên

Dây cáp máy phát điện: sử dụng dây AC 10mm2 trở lên

Dây cáp acquy: sử dụng dây có tiết diện 25mm2 trở lên giữa các acquy/pin lithium và về inverter

Dây cáp tiếp địa: sử dụng tiếp địa 6mm2 trở lên cho inverter để chống điện rò rĩ và an toàn.

Chiều dài dây nguồn: dây kết nối từ inverter hòa lưới có lưu trữ 16kW Deye đến nguồn càng ngắn càng tốt (dài nhất là 30m).

Lắp đặt CB bảo vệ: Đầu vào DC (một chiều) và đầu ra AC (xoay chiều) nên lắp đặt CB (Aptomat) và chống sét lan truyền để bảo vệ Inverter tốt nhất (cách tốt nhất là lắp luôn tủ bảo vệ đầy đủ, chi phí không nhiều nhưng bảo vệ hệ thống toàn diện)

Các acquy sử dụng: Sử dụng kết hợp với acquy axit hoặc lithium-ion đều được với điện áp 40 – 60V

Inverter Hybrid DEYE phù hợp với Pin Lithium UFO, SVE

Thống số Biến tần hòa lưới có lưu trữ DEYE 16kW

Model SUN-12K-SG01LP1-EU SUN-16K-SG01LP1-EU
Battery Input Data
Battery Type Lead-acid or Lithium-ion
Battery Voltage Range (V) 40~60V
Max. Charging Current (A) 220A 290A
Max. Discharging Current (A) 220A 290A

UPS Power (W)

12000 12000
Charging Curve 3 Stages / Equalization
External Temperature Sensor Yes
Charging Strategy for Li-Ion Battery Self-adaption to BMS
PV String Input Data Inverter Hybrid Deye 16kW
Max. DC Input Power (W) 15600W 20800W

Max. DC Input Voltage (V)

500

Start-up Voltage (V)

125
MPPT Range (V) 150~425V

Rated DC Input Voltage (V)

370
PV Input Current (A) 26+26+26
Max. PV ISC (A) 44+44+44
No.of MPPT Trackers 3
No.of Strings Per MPPT Tracker 2
AC Output Data Inverter Hybrid Deye 16kW
Rated AC OutputPower (W) 12000W 16000W
AC Output Rated Current (A) 52.2 69.6

Max. Continuous AC Passthrough (A)

100

Peak Power (off grid) 2 times of rated power, 5 S
Power Factor 0.8 leading to 0.8 lagging
Output Frequency and Voltage 50/60Hz; L/N/PE 220/230Vac (single phase)
Grid Type Single Phase

DC injection current (mA)

<0.5% 1n
Efficiency
Max. Efficiency 97.60%
Euro Efficiency 96.50%
MPPT Efficiency 99.90%

General Data Inverter Hybrid DEYE 16kW SUN-16K-SG01LP1-EU

Operating Temperature Range (℃) -45~60℃, >45℃ Derating
Cooling Smart cooling
Noise (dB) <30 dB
Communication with BMS RS485; CAN
Weight (kg) 48.5
Size (mm) 464W×798.4H×300D
Protection Degree IP65
Installation Style Wall-mounted
Warranty 5 years

Video hướng dẫn cài đặt Inverter Hybrid DEYE 16kW



  • Mở thùng Inverter hybrid Deye 16kW  bạn sẽ thấy các phụ kiện đi kèm như Inverter, Giá đỡ Inverter, Cáp kết nối, đấu nối MC4, Bộ kết nối Wifi…
  • Đặc biệt là sách hướng dẫn lắp đặt Biến tần inverter hybrid Deye 16kW sao cho đúng cách, an toàn và thẩm mỹ.
  • Lưu ý hãy đọc sách hướng dẫn sử dụng trước khi lắp đặt. Nếu vẫn chưa hiểu hết hệ thống vui lòng liên hệ chúng tôi để được tư vấn thêm trước khi lắp đặt

 Hướng dẫn cài đặt Wifi cho Biến tần DEYE qua App theo dõi Solar Man

Trên phần mềm SOLARMAN chúng ta theo dõi sản lượng, biểu đồ giờ nắng, báo lỗi và các thông số khác…
